转换开关的文字符号与图形符号说明
来源:电工天下时间:2021-12-18 20:26:01 作者:老电工手机版>>

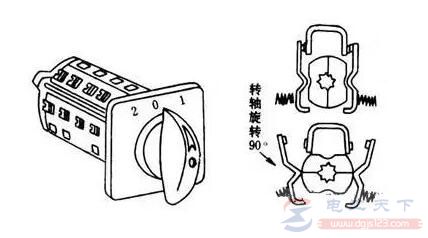

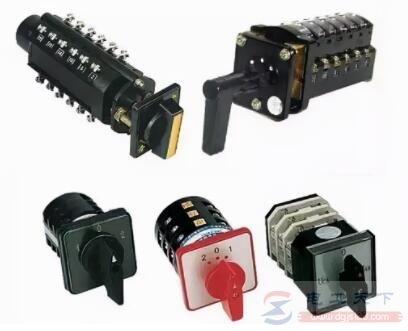

万能转化开关的主要组成部分为操作机构、面板、手柄和数个触头座等部件,以下是文字符号和图形符号,一起来看下。
万能转换开关文字符号为:SA
万能转换开关图形符号为:
说明:各触头在手柄转到不同档位时的通断状态用黑点表示,有黑点的表示触头闭合,无黑点的表示表示触头断开。
