组合开关(转换开关)的分类及作用

组合开关主要用于:非频繁接通电路、换接电源和负载,以及测量三相电压以及控制小容量感应电动机
组合开关有单极、双极、三极和四极几种,额定持续电流有10A、25A、60A 和100A等多种。
组合开关1
组合开关2

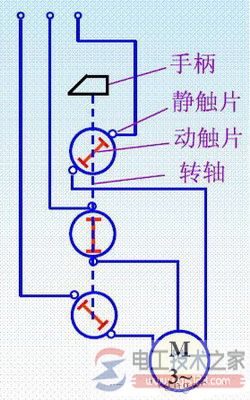

图1 用组合开关起停电动机的接线
组合开关3
组合开关4

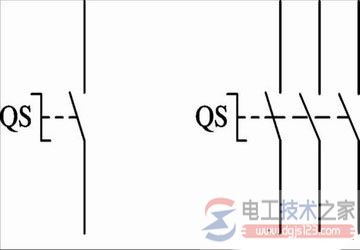

图2 组合开关及其图形符号 (a)单极    (b) 三极
