时间继电器控制Y-Δ降压起动控制线路及工作过程
来源:电工天下时间:2020-06-10 15:11:18 作者:老电工手机版>>
有关时间继电器控制Y-Δ降压起动控制线路图,以及控制线路的工作过程,三相异步电动机Y-Δ降压起动的主回路及控制线路,KT为得电延时型时间继电器。

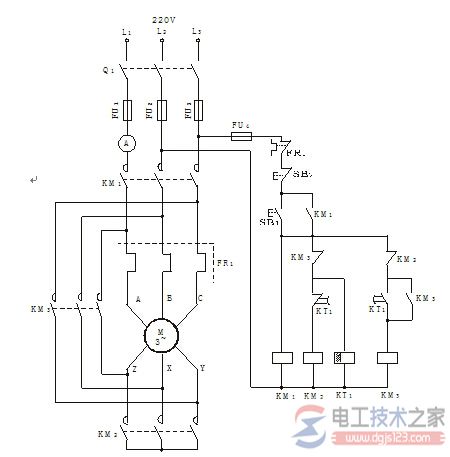

时间继电器控制Y-Δ降压起动的控制线路图
如下图:
上图:三相异步电动机Y-Δ降压起动的主回路及控制线路,KT为得电延时型时间继电器。
在正常运行时,电动机定子绕组是连接成三角形的,起动时把它连接成星形,起动完成后再恢复成三角形。
从主回路可知KM1和KM2主触点闭合,使电动机接成星形,并且经过一段延时后KM2主触点断开,KM1和KM3主触点闭合再接成三角形,从而完成降压起动,而后再自动转换到正常速度运行。
控制线路的工作过程:按下SB2,KMl得电自锁,KMl在电动机运转期间始终得电;KM2和时间继电器KT1也同时得电,电动机Y接起动。
延时一段时间后,KT1延时触点动作,首先是延时动断触点断开,使KM2失电。
主回路中KM2主触点断开,电动机起动过程结束;随之KM2互锁触点复位,KT1延时动合触点闭合,使KM3得电自锁,且其互锁触点断开,又使KT1线圈失电,KM2不容许再得电,电动机进入Δ接线正常运行状态。
