常用继电器控制电路与PLC梯形图说明
来源:电工天下时间:2022-03-05 12:30:54 作者:老电工手机版>>
有关继电器的使用知识,介绍了几种常用的继电器控制电路及PLC梯形图,包括点动电路、带停止的自动保持电路和自保持互锁电路,下面与电工天下小编一起来学习下。
继电器控制电路与PLC梯形图
1、点动电路

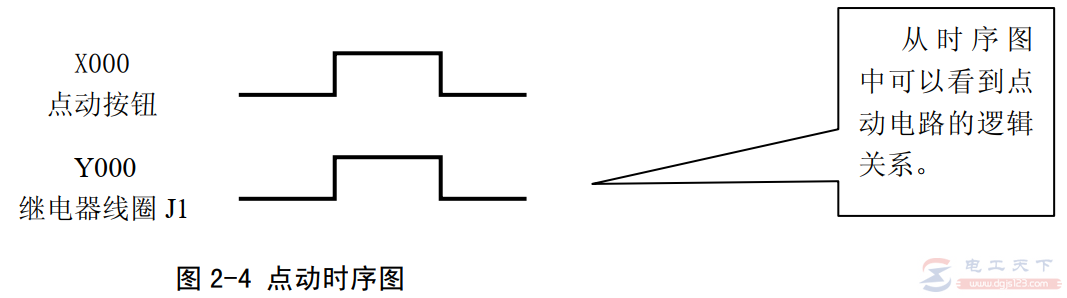

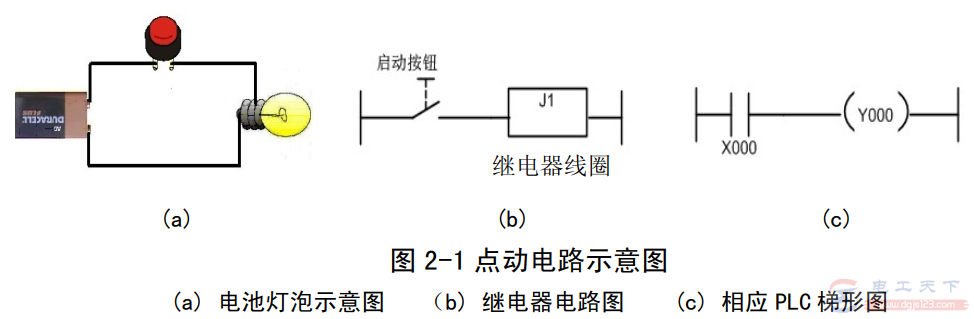

功能:点则动,松则不动,即按下按钮开,松开按钮停,以下给出了三种形式的点动电路。
工作原理:
2、带停止的自动保持电路
功能:为保持电路状态的一种基本形式,主要用于保持外部信号状态。
工作原理:

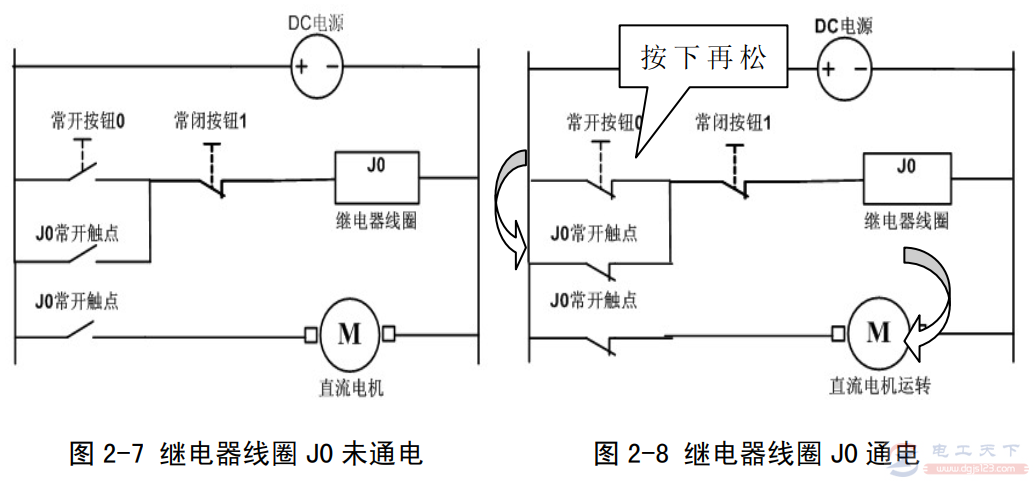

1)开机 = 按下常开按钮 0 → 继电器线圈 J0 得电 → J0 常开主触点闭合 → 电机得电开机、同时 J0 常开辅助触点自锁 → 电机继续运行,如图 2-8。
2)停机 = 按下常闭按钮 1 → 继电器线圈 J0 失电、同时 J0 辅助触点断开→ 电机失电停机,如图 2-7。
以下是该电路的典型应用,对继电器线圈未通电和通电前后进行比较:
自保持电路可用于长动控制,典型的如电动机的控制,其他的需要按下按钮后就一直运行的控制对象,同样可以用此电路进行控制。
3、自保持互锁电路
功能:一个停止按钮,两个启动按钮,以先动作的信号优先另一信号因受联锁作用,在停止信号未动作前用不动作。
工作原理:

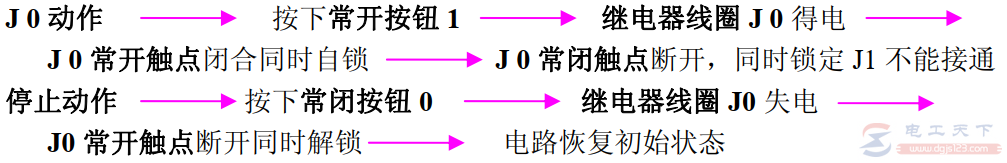

1) J0 线圈得电、失电工作原理;
2) J1 线圈得电、失电工作原理。
电路应用:自保持互锁电路可用于需要互相制约运行的2个控制对象的控制问题,典型应用是作为电机正反转控制。
