时间继电器的通电延时和断电延时区别简介
来源:电工天下时间:2020-06-10 14:27:08 作者:老电工手机版>>
有关时间继电器的通电延时与断电延时的区别,通电延时时间继电器的触点与断电延时时间继电器的触点在触点动作与触点复原上的不同,以及时间继电器的图形符号的识别方法。
一、时间继电器的通电延时和断电延时的区别
1、通电延时时间继电器的触点,在继电器通电后,到达设定的延时时间触点动作。继电器断电后触点复原。
2、断电延时时间继电器的触点,在继电器通电后触点动作,继电器断电后,到达设定的延时时间触点复原。
二、时间继电器的图形符号识别方法

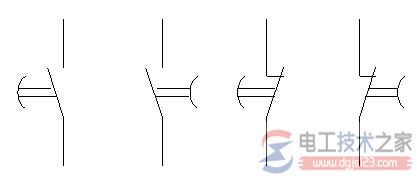

先看通电延时时间继电器的触点:
通电延时时间继电器的触点看圆弧,圆弧向圆心方向移动,带动触点延时动作。
图示:

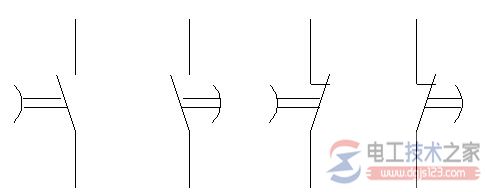

再看断电延时时间继电器的触点:
断电延时时间继电器的触点也是看圆弧,通电后触点动作。断电后,圆弧向圆心方向移动,带动触点延时复位。
图示:
