交流接触器的常开常闭触点图
来源:电工天下时间:2017-07-28 09:04:19 作者:老电工手机版>>
【交流接触器常开常闭触点图】
交流接触器的触点,有常开与常闭之分,交流接触器上的常开与常闭有什么区别,常开在通电状态下,是闭合的,常闭在通电状态下是断开的,交流接触器的常开常闭触点图及作用说明。
一、交流接触器的常开常闭触点图
交流接触器上的常开与常闭区别:(相关阅读:交流接触器常开与常闭触点简介 )
1、常开在通电状态下,是闭合的;2、常闭在通电状态下是断开的。
接触器常开分主触头常开和辅助触头常开。常闭只有辅助触点有常闭触点。

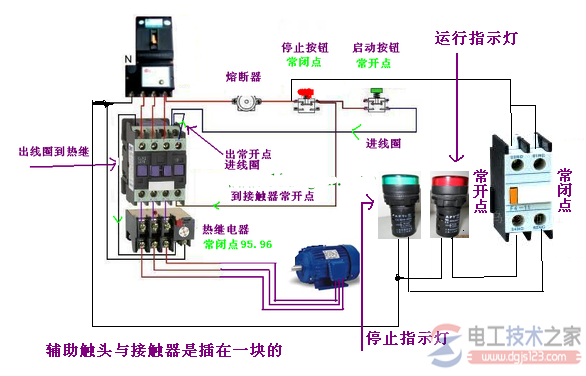

如下图:
“常开”、“常闭”触头的不同。所谓“常开”、“常闭”是指电磁系统未通电时触头的状态。二者是联动的,当线圈通电时,常闭触头先断开,常开触头后闭合;线圈断电时,常开触头先断开,常闭触头后闭合
常闭就是平常是接通的接点,主要是根据触点平常没外来因素时的状态来区分。
如一般的接触器触点,如接触器线圈通电前,接触器的触点是不接通的,当线圈得电后,触点闭合,这种叫常开。
如接触器线圈通电前,接触器的触点是接通的,当线圈得电后,触点变成断开的,这种叫常闭。
