交流接触器的线圈电压在哪看?

关于交流接触器的线圈电压大小的问题,交流接触器的线圈电压在哪看,线圈电压是给接触器内部线圈供电的,交流接触器线圈的接入电压有220V和380V之分。

一、交流接触器的线圈电压

交流接触器主要用于交流50Hz(或60Hz)、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V、额定工作电流至110A的电力系统中,供远距离接通和分断电路,并可与适当的热过载继电器或电子式保护装置组合成电磁起动器,以保护操作(运行)可能发生过载的电路。

线圈电压是给接触器内部线圈供电的,线圈电压一供电,接触器的常开触点就会闭合,常闭触点就会断开,而接触器的电压是通过接触器的主端子的电压,也就是接触器所在电路的电压 220V/380V的是线圈电压。

当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开,辅助常开触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合,辅助常开触点断开,从而切断电源。

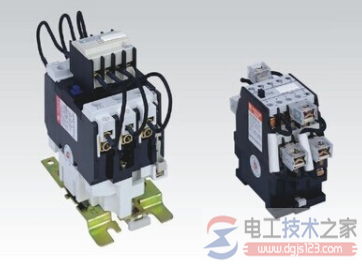

交流接触器线圈的接入电压有220V和380V之分;这可以从使用说明书,或产品的包装上能看出来的,也可以从接触器的缝隙看到线圈上标注的使用电压的,如果使用在380伏,则最好买电压为380伏的,如果已买成220伏的,则可以只接一根相线和一根零线也是可以的。

线圈电压有很多种,可以分直流和交流两种,电压等级直流的常见的有12V、24V、36V、63V、220V等,交流常见的有36V、220V、380V、660V等,一般根据实际情况选用,如有特殊也可定做。交流接触器主要为CJ系列中的CJX2系列,CJ20系列,CJT1系列3TB,B系列等一些目前最常用的产品。

交流接触器的线圈电压在哪看?

交流接触器线圈的接入电压有220V和380V之分,产品上面会有直接的标注。

1、交流接触器内的线圈实际上是电源接入的电路部分,其磁路部分就是与线圈相连的铁芯部分,如果线圈电压220V的交流接触器,误接380V交流电源,这个问题实际上就是接入高电压后有什么问题?一个是线圈自身的问题,即线圈发热,这个很显然,电流的热效应。

2、随着时间的加长,其线圈外的绝缘层绝缘性能不断降低(绝缘老化的缘故),使得热效应不断放大。最终有可能会烧起来。第二个问题就是铁芯的问题,及铁芯发热。由于线圈交流电压,产生的交变磁通,在经过铁芯内部时,电压一大,磁通变强,其磁滞效应和涡流效应就出现了,最终会使铁芯发热。

说明:这个可以通过换线圈来搞定的。
