中性线与零线及火线与地线的概念
什么叫中性线和零线？
低压侧星形接法的
配电变压器，其三相线圈的公共点称为中性点，由中性点引出的导线即中性线。
如果发电机和
变压器和中性点是接地的，则这时的中性点称为零点，中性线则称为零线。
如果将发电机、变压器、
电动机的三相绕组联接成星形，则三相绕组的公共点就称为中性点。
如果三相绕组平衡，则中性点的电位为零。此时若将中性点接地，则该点也称为零点。
从中性点N引出的导线称为中性线，也可用“N”表示；从零点引出的导线称为零线，也可用“0”表示。
对单相回路220V的2根导线，习惯上常将它们称为“火线”和“地线”。【中性线与零线及火线与地线的概念】
实际上，火线就是
三相电源的相线，分别用L1、L2和L3表示；而所谓的地线就是中性线或零线，用N表示。
注意，将中性线称为地线是很不严格的，特别是中性点不接地系统，中性线与地线是有严格区分的。
附1，零线、地线、中性线的区别，区别在什么情况使用，零线与地线连接的区别，它们分别的作用是什么
零线是作为用电器回路来使用的，与火线形成电路回路产生电压，才能够使用电器正常工作。
地线是作为用电器有漏电的保护来使用的，使用电器的金属外壳与大地相连，这样用电器漏电的时候才会跳闸。
中性线是在有三相电的时候才有的，三相平衡使用的时候零线就是中性线。
接地分
保护接地和工作接地两种情况，保护接地是将电气设备在正常工作情况下不带电的金属部分与接地体之间作良好的金属连接，以保护人体人身安全。
工作接地是将电力系统中的某一点直接或经特殊设备如消弧线圈、电抗、电阻、击穿保险器与地作金属连接，其作用是降低人体的
接触电压；迅速切断故障设备；降低电气设备和
输电线路的绝缘水平。
电力系统中的中性点引出的导线叫中性线，如果把中性线接地就叫零线。【中性线与零线及火线与地线的概念】
在民用系统中一般把中性线接地，以降低人体触电的电压，使用电的安全性得以最大化。
在中性点不接地的工作制中，系统的中性点与地绝缘，其优点是当发生单相接地时，还能照常运行。
中性线是三相电里才有的，就是零线。
地线就是
接地线，是接电器的金属外壳的，用来保护人身安全的。
单相电里面的零线是电源的一根，是用来作回路的。
附2，零线跟中性线的区别
零线接地，电压理论上为零。
中性线接中性点，不一定接地，不用时电压可以为零，三相用电平衡时为零，单相用电的时候就不是零了。三相不平衡时，也不是零。
零线就是中性线，就是N线，没有区别。在三相五线制中，地线就是PE。
火线和零线构成供电的主要电源。在供电端，三相电源的中性线（即三相变压器的中点）是接地的，也就是零线是和大地相通的，所以叫做零线。
零线火线，专指：民用电的供电线路，市电的交流供电电压为220伏特（V）。它包括一根零线〔N〕和一根火线〔L〕，零线接地（地为零）所以称之为零线。
地线又称做避雷线，是用来将电流引入大地的导线;电气设备漏电或电压过高时，电流通过地线进入大地。(电工天下 www.dgjs123.com)
附4，零线，地线，中性线有什么区别
零线和中性线在三相四线中实际上是同一根线，但对于三相线中的其中一根相线来说也就是单相电路来说，它是提供这根相线的电流的“回路”线，如果在中性点不接地系统中它的对地电压不为零的。
中性线是指在“星形接法”的三相交流电路中，三根相线的连接时的一根“公共线”，在严格的绝对平衡的三相交流负载中，这根中性线是零电位，也就是电压为零。
为了防止负载“不平衡”而使中性线带电，则要将中性线接地。
而接地线则不是指电流回路中的线，它是一根保护线，零线接地，中性线接地，设备外壳保护接地等都是指这根线，它不参与设备的运行，正常时不提供电流回路。
零线与中性线是相对火线而言,是多相系统（含三相）中星形联接的公共点的引出线,当系统平衡时其电位为零没有电流通过所以常称为零线,在总
配电箱（柜）又直接接地,接地线是联接设备金属结构和接地体的金属导体,在变压器低压侧总箱处零线与地线相联接的。
附5，中性线和零线的区别

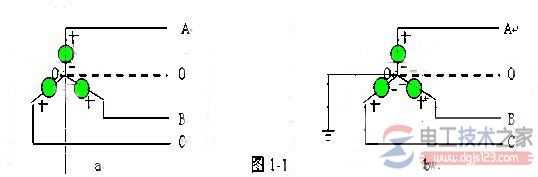

如下图，三个电压源的负极性X、Y、Z连接在一起形成一个接点，（记为0，称为电源的中点）。
从三个电压源的正极性A、B、C向外引出的三条输电线，（称为端线，俗称火线），电源中点引出的线称为中线（俗称零线）。
如图a所示，就是三相电源的星形连结方式。
在供电系统中，可从题面上它本身就包含两个概念：中性线和零线。
就此问题不妨先探讨一下中性线和零线的概念，电工学中讲：变压器、发电机的绕组中有一点，此点与外部各接线端间的电压绝对值均相等，这一点就称为中性点，通常我们称它为O点，但是当中性点接地时，该点就称为零点，如图b；由中性点引出的导线，称为中性线；由零点引出的导线，则称为零线。
由以上还可以比较得出电网中性点不同运行方式下的安全措施。图a，可以看作是中性点的绝缘运行方式；图b，可以看作是中性点的直接接地运行方式。
中性线和零线使用方式的区别
一、中性点绝缘运行方式下应做到：
1、 所有用电设备都必须施行保护接地，而不允许采用
保护接零；(电工天下 www.dgjs123.com)
2、 中性线的机械强度应与火线相同，中性线不允许断开，反之会产生中性点位移，烧坏单相用电设备，另外四线对地总
绝缘电阻不要小于1千欧。
3、 中性线电流不应超过变压器低压线圈
额定电流的25%，三相
负荷电流不应相差太大，以免影响三相电压的平衡；
4、 杜绝中性线重复接地，低压配电盘必须设置三想绝缘监察装置，以便及时发现和排除低压电网中的
接地故障；
5、 配变低压侧应加装4支避雷器，以防止雷电过电压；
二、中性点直接接地运行方式下应做到：
1、用电设备在正常情况下不带电的金属部分都须采用保护接零或保护接地；
2、 在三相四线制的同一低压配电系统中，保护接零和保护接地不能混用，即一部分采用保护接零，而另一部分采用保护接地。但若在同一台设备上同时采用保护接零和保护接地则是允许的，因为其安全效果更好；
3、 要求零线必须
重复接地，因为在零线断开的情况下，接零设备外壳上都带有220V的对地电压，这是绝不允许的。
从性质或不同的运行方式上来语说，虽然二者有共同之处，但中性线和零线不能混为一谈。
