漏电断路器怎么工作的,漏电断路器的工作原理图解

来源:电工天下时间:2020-07-08 06:44:42 作者:老电工手机版>>

漏电断路器对电路中的设备起到漏电保护的作用,漏电断路器的工作原理是什么,来看下漏电断路器的工作原理与接线方法图解,注意漏电断路器对于同时接触两相的两相触电,不能保护。

一、漏电断路器的工作原理

以下简单介绍下漏电断路器的工作原理,以及一般家用漏电断路器的原理及常见应用,一起来了解下。

漏电断路器主要有零序电流互感器、电子组件板、漏电脱扣器及带有过载和短路保护的断路器组成。漏电断路器的漏电保护部分,由零序电流互感器(感测部分),运算控制器(控制部分)和电磁脱扣器(动作,执行部分)组成。

被保护的主电路所有相,零线都穿过零序电流互感器的铁芯,组成零序电流互感器一次侧。

漏电断路器的工作原理简单理解就是:漏电断路器对于同时接触两相的两相触电,不能保护。

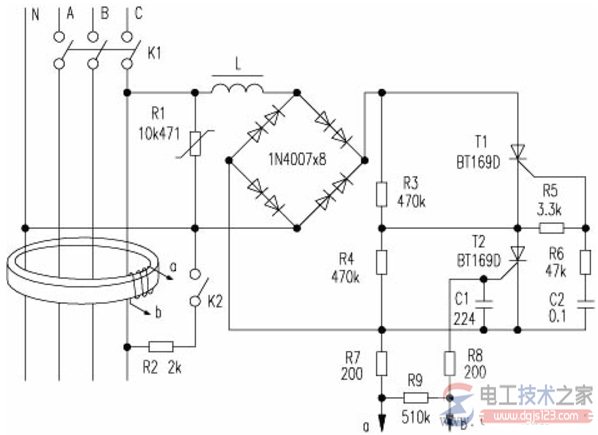

图例:

漏电断路器怎么工作的,漏电断路器的工作原理图解

图中L为电磁铁线圈,漏电时可驱动闸刀开关K1断开。每个桥臂用两只1N4007串联可提高耐压。 R3、R4阻值很大,所以K1合上时,流经L的电流很小,不足以造成开关K1断开。R3、R4为可控硅T1、T2的均压电阻,可以降低对可控硅的耐压要求。K2为试验按钮,起模拟漏电的作用。按压试验按钮K2,K2接通,相当于外线火线对大地有漏电,这样,穿过磁环的三相电源线和零线的电流的矢量和不为 零,磁环上的检测线圈的a、b两端就有感应电压输出,该电压立即触发T2导通。由于C2预先充有一定电压,T2导通后,C2便经R6、R5、T2放电,使 R5上产生电压触发T1导通。T1、T2导通后,流经L的电流大增,使电磁铁动作,驱动开关K1断开,试验按钮的作用是随时可检查本装置功能是否完好。用 电设备漏电引起电磁铁动作的原理与此相同。R1为压敏电阻,起过压保护作用。这个也就基本上构成了漏电断路器的工作原理中最重要的漏电保护的功能。

一般家用漏电断路器的工作原理及常见应用。

漏电断路器作为一项有效的电气安全技术装置已经被广泛使用,并起到了举足轻重的作用。根据医学研究,当人体接触50Hz的交流电、触电电流在30mA及以下时,可以承受几分钟的时间。这就界定了人体触电安全电流,为设计和选用漏电保护装置提供了科学依据,因此,在移动电器、潮湿场所的电器所在的电源支路设置漏电断路器。是防止间接接触触电的有效措施。
