漏电断路器的接线方式
来源:电工天下时间:2019-09-05 13:52:18 作者:老电工手机版>>
漏电断路器的接线方法,在漏电断路器的包装盒中都有说明,并有接线图、介绍了接线方法的。
漏电断路器的接线方式

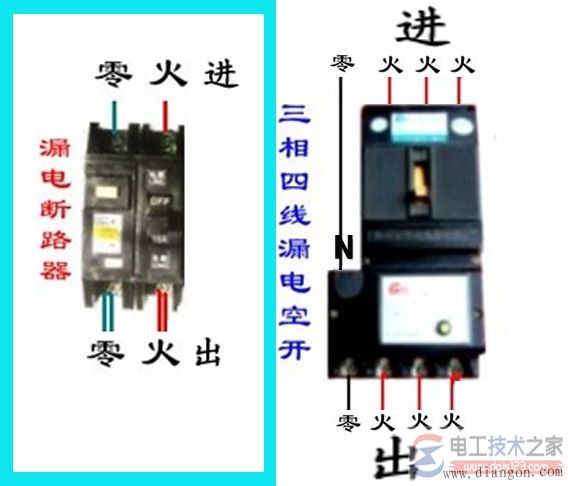

板后接线方式就是连接接线端子的导线不进过断路器正面或者是侧面,从安装断路器底板上对应接线端子的地方开孔直接接入的方式。
如图:
