电压反馈与电流反馈的区别与判断方法
来源:电工天下时间:2020-01-21 07:35:09 作者:老电工手机版>>
有关电压反馈与电流反馈的区别,电压反馈:反馈信号取自输出电压信号,电流反馈:反馈信号取自输出电流信号,电压反馈与电流反馈的二种形式,以及电压反馈与电流反馈的判断方法。
电压反馈与电流反馈的区别
根据反馈所采样的信号不同,可以分为电压反馈和电流反馈。
1、电压反馈:反馈信号取自输出电压信号。2、电流反馈:反馈信号取自输出电流信号。
电压反馈与电流反馈的判断方法
1、电压反馈:输出端短路(RL=0),反馈消失。2、电流反馈:输出端开路(RL=∞),反馈消失。

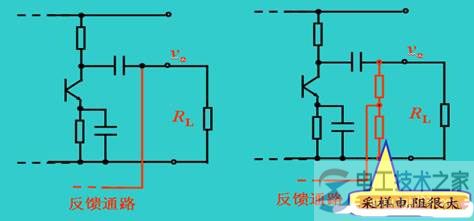

电压反馈采样的两种形式:

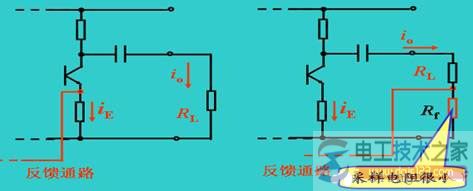

电流反馈采样的两种形式:
负反馈放大电路的基本组态,根据从输出端的取样方式来说可以分为电压反馈和电流反馈。
根据反馈信号在信号输入端的运算方式可以分为串联反馈和并联反馈,所以基本组态有四种:电压串联,电压并联,电流串联,电流并联。
所谓电压反馈和电流反馈指的就是反馈信号在输出端的取样是电压还是电流。若反馈信号等于是输出电压或者是输出电压的一部分,那么就是电压反馈,如果反馈信号等于输出电流或者是输出是电流的一部分的话,那么就是电流反馈。
怎么判断到底是电压反馈还是电流反馈?
常用的办法:输出短路法,假设输出电压为零,或令负载电阻RL=0,然后看反馈信号是否存在,若反馈信号不存在了,说明反馈信号与输出电压成比例,就是电压反馈。
如果反馈信号还存在,则说明反馈信号与输出电压不成比例,而是与输出电流成比例,是电流反馈。至于区别,就是反馈信号在输出端的取样方式不一样,一个是电压,一个取的是电流。
