有关单相倍压整流电路的工作原理,倍压整流电路利用了储能元件--电容器的充放电作用。只需输入较低的交流电压,就能输出高于输入电压多倍的直流电压。
在一些需要高电压小电流输出的设备中,如果采用前面介绍过的整流电路,整流变压器次级电压必须很高,匝数势必很多,因而体积大、绕制困难;另一方面整流器件还必须有很高耐压,在这种情况下往往采用倍压整流电路。
单相倍压整流电路的工作原理
倍压整流电路巧妙地利用了储能元件--电容器的充放电作用。只需输入较低的交流电压,就能输出高于输入电压多倍的直流电压。
下面以图1这种最简单的二倍压整流电路为例,来分析倍压整流电路的工作原理。

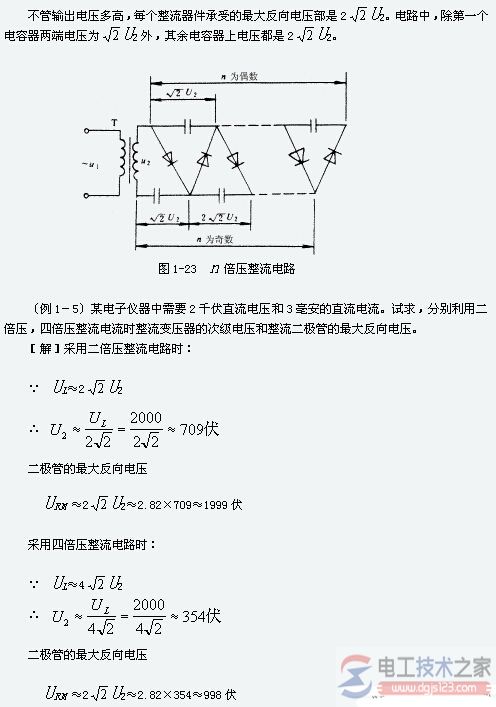

图1 二倍压整流电路
倍压整流电路的特点
倍压整流电路的特点,可以用较低的交流电压获得较高的直流输出电压,它不仅对正弦波适用,而且也适用于对称的矩形波。由于倍压整流要求负载电阻大,所以只能输出小电流,而且倍压电路节数增多,带负载能力下降,因此倍压整流电路只适用于高电压小电流情况。
以上讨论了单相整流电路的四种形式,尽管交流电压的大小和方向随时间不断变化,但只要二极管正极上的电位高于其负极的电位,二极管就导通,导通后流过负载的电流方向是不变的,从而可确定出负载上电压的极性,一般接整流二极管负极的一端是整流输出电压的正端。负载上得到的是直流电,但脉动较大。
要注意流过每只二极管的最大电流和它承受的最大反向电压,这是选择二极管参数的依据。单相整流电路的输出功率不很大,在需要大功率直流电源的场合,往往采用三相整流电路。
