138译码器的作用原理图解

来源:电工天下时间:2021-07-20 09:01:29 作者:老电工手机版>>

有关138译码器的作用原理,74LS138译码器的作用,用与非门组成的3线-8线译码器74LS138,3线-8线译码器74LS138的功能表,不了解的朋友参考下。

138译码器的作用原理

74LS138 为3 线-8 线译码器,共有 54/74S138和 54/74LS138 两种线路结构型式,其74LS138工作原理:当一个选通端(G1)为高电平,另两个选通端(/(G2A)和/(G2B))为低电平时,可将地址端(A、B、C)的二进制编码在一个对应的输出端以低电平译出。

74LS138的作用:利用 G1、/(G2A)和/(G2B)可级联扩展成 24 线译码器;若外接一个反相器还可级联扩展成 32 线译码器。

如果将选通端中的一个作为数据输入端时,74LS138还可作数据分配器:

138译码器的作用原理

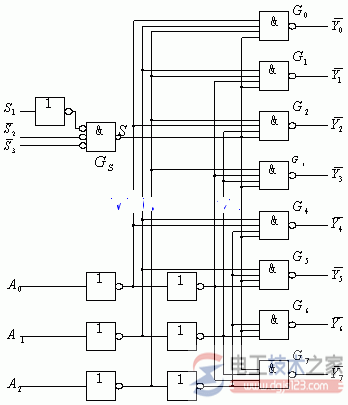

用与非门组成的3线-8线译码器74LS138:

138译码器的作用原理

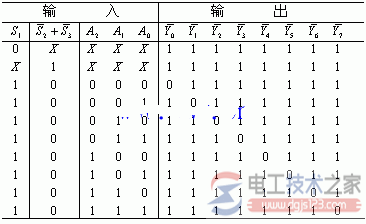

3线-8线译码器74LS138的功能表:

138译码器的作用原理

无论从逻辑图还是功能表我们都可以看到74LS138的八个输出管脚,任何时刻要么全为高电平1—芯片处于不工作状态,要么只有一个为低电平0,其余7个输出管脚全为高电平1。如果出现两个输出管脚在同一个时间为0的情况,说明该芯片已经损坏。

当附加控制门的输出为高电平(S=1)时,可由逻辑图写出:

138译码器的作用原理

由上式可以看出,在同一个时间又是这三个变量的全部最小项的译码输出,所以也把这种译码器叫做最小项译码器。

71LS138有三个附加的控制端、和。当、时,输出为高电平(S=1),译码器处于工作状态。

否则,译码器被禁止,所有的输出端被封锁在高电平,如表3.3.5所示。这三个控制端也叫做“片选”输入端,利用片选的作用可以将多篇连接起来以扩展译码器的功能。带控制输入端的译码器又是一个完整的数据分配器。

在图3.3.8电路中如果把作为“数据”输入端(在同一个时间),而将作为“地址”输入端,那么从送来的数据只能通过所指定的一根输出线送出去。这就不难理解为什么把叫做地址输入了。

例如,当=101时,门的输入端除了接至输出端的一个以外全是高电平,因此的数据以反码的形式从输出,而不会被送到其他任何一个输出端上。
