【图】带电流正反馈的电压负反馈调速系统组成与静态模型
来源:电工天下时间:2020-01-21 07:44:51 作者:老电工手机版>>
有关带电流正反馈的电压负反馈调速系统,介绍了系统组成与静态模开,在调速系统中很少单独使用电流正反馈,在转速或电压负反馈调速系统的基础上,利用电流正反馈的补偿作用。
带电流正反馈的电压负反馈调速系统

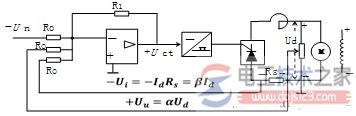

1、系统组成

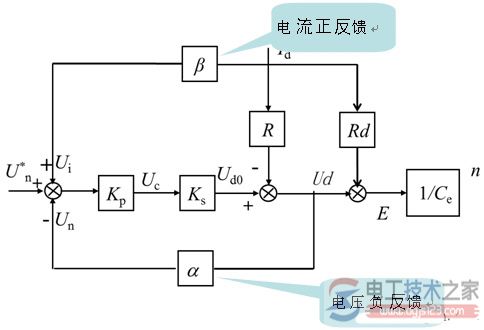

2、静态模型
其中,R' = Rrec+ Rs
结论:
① 当调速系统性能指标(D、S)要求不高,可采用电流正反馈。
② 选择参数时,不能为临界值,要欠补。
③ 电流正反馈是补偿控制,其控制性能不如反馈控制的。
因此,在调速系统中很少单独使用电流正反馈,只是在转速或电压负反馈调速系统的基础上,利用电流正反馈的补偿作用,作为减少静态速降的一种辅助措施。
