otl功率放大器电路原理图(B类SEPP.OTL电路)

来源：电工天下时间：2016-06-08 19:46:44 作者：老电工手机版>>

otl功率放大器电路原理图

三极管Hi-Fi放大器的功率级大部分使用B类SEPP.OTL功率放大电路。
因为B类放大电路功率较高，最高达78.5%，除非是发烧级的音响，为求完美的不失真才会用A类。就三极管的散热以及电源电路的容量，B类都比A类好很多。
PP电路中虽然有输出电路产生的偶次高谐波可互相抵销的优点，但实际上，主放大器推动PP电路中的A类驱动级就会产生二次高谐波，因此高谐波还是很多。
不过，B类PP电路为减少交叉失真，须特别注意偏压的稳定。
几个代表性的B类SEPP.OTL电路
otl功率放大器电路原理图1

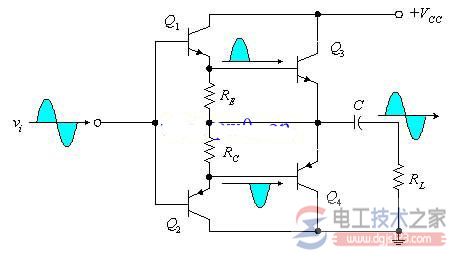

图a 半对称互补OTL放大电路
otl功率放大器电路原理图2

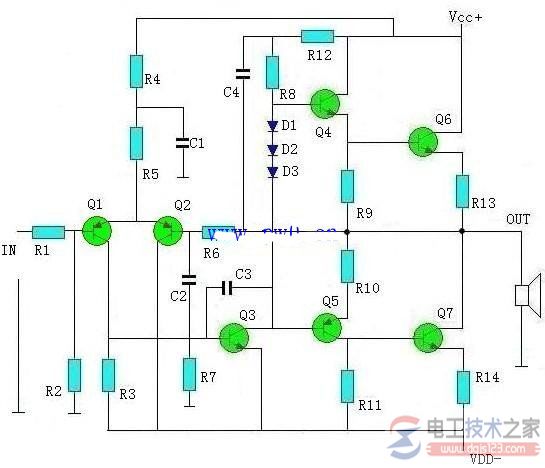

图b 全对称互补OTL放大电路
otl功率放大器电路原理图3

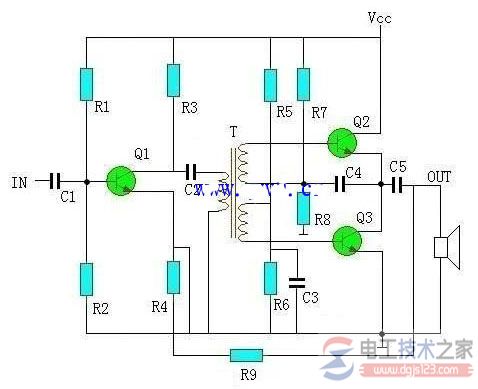

图一 输入变压器式功放电路
输入变压器式SEPP电路如图一，利用输入变压器进行相位反转作用。 电工天下
线路简单而中心电压又稳定，如果使用两电源方式，可简单剪掉输出电容器。又，输出短路时，不容易流出大电流，对过载引起的破坏，有很大的防止作用。
不过因为输入变压器的影响，不能有较深的负反馈，所以不能获得较低的失真，在高频特性及失真会显著恶化是主要缺点。
CE分割方式
otl功率放大器电路原理图4
图二CE分割方式
如图二所示，利用三极管Q1 集电极与发射极之相位相反进行反向的方式，与真空管的PK分割相同。
因为可以由NPN型三极管构成，所以很容易找到特性整齐的三极管。但是，因为有电路比较复杂，需用的交连电容多，低频特性不好，所以一直不能成为主流的电路。
互补方式
otl功率放大器电路原理图5
图三 互补方式
如图三所示，利用NPN与PNP型三极管之组合作为相位相反兼驱动的电路，三极管放大器几乎都使用这种方式。
因为电路直接交连，相位偏差少，且可以有较大的负反馈，所以容易作成超低失真度的放大器。
可以获得Intermodulation少，输出组抗低等优点。
然而，过载时有非常大的电流经过输出三极管，因此必须有适当的保护电路。(www.dgjs123.com)
从防止被破坏来讲，这点很不利。此外，输出三极管之偏压须经过稳定化，对于电源电压之变动及温度变化须做适当补偿。输出三极管虽然亦有采用NPN和PNP型组合的纯互补电路，但是大输出的PNP硅晶体现在很贵，不容易买到，所以较少采用。利用硅NPN及锗PNP三极管组合的纯互补电路，上下对称特性虽然较差，但因为线路单纯，所以最常被使用。现在就图三的电路图作说明。
图三是互补式放大器第二级后的电路。
Q1为A类驱动级，利用VR1偏压调整，改变Q1的集电极电流，将中心电压调整到Vcc的1/2。因为利用R2从Q1的集电极(约与中间电压同电位)进行DC 负反馈加以稳定化，因此只要电路常数选择的当，中间电压几乎没有调整的必要。
二极管与VR2用来改变Q2与Q3的基极偏压，进而调整Q4及Q5的无信号电流。无信号电流在Pc 100W级的三极管以30~50mA，Pc 25W级的三极管以20~30Am最恰当。Q3，Q4负责信号的上半部，Q2，Q5负责信号的下半部，分别交替进行动作。因此，无信号电流如果太少，即出现跨越失真，上下信号之接和部分变形。无信号电流如过多，则损失增多，产生热的问题，因此须利用温度补偿使其保持一定大小。
温度补偿的方法等一下会提到。
直接交连双电源无电容式方式
otl功率放大器电路原理图6

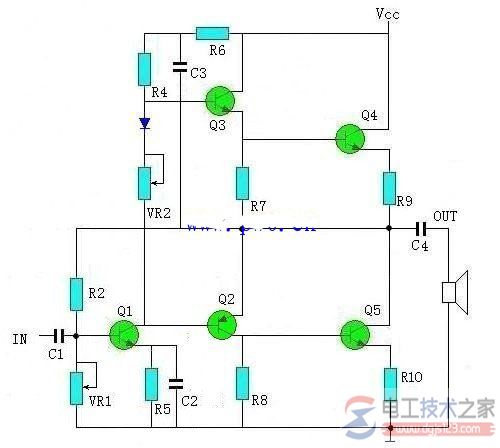

图四 交连双电源无电容式方式
从图四可知，将互补式电路的初级改成差动放大，使电源电压即使有变动，中间电压亦能保持零电位的电路，就是直接交连二晶体无电容方式。因为没有输出电容，所以低频部分阻尼特性非常好，即使1 KHz附近的波形，亦可完整而极少失真的再现。但是，加上电源时，中间电压的稳定度会有问题，Q1，Q2的差动放大级与Q3的A类驱动级，电路常数应适当选择，使加上电源时，尽可能由低电压开始动作。
负反馈与阻尼因数
放大器的阻尼因数以DF=RL/Zout表示，因此，输出阻抗越低的放大器DF越好，不加负反馈的互补电路，输出阻抗为1~5Ω。使用complementary电路放大器，输出阻抗很容易做到0.1Ω以下。
冲击噪声防止电路
OTL电路当电源加入时，输出电容瞬间被充电，因此一下子会有很大的冲击。防止这个冲击的方法，就是使中间电压慢慢上升，图四即为此种电路的例子。
温度补偿方式
使用三极管的功率放大器为防止热失控，须进行温度补偿。顺便补充一下前面说过的互补式电路的温度补偿。
三极管温度一上升，电流亦增加，此增加部分可用二极管，热电阻或三极管等进行补偿。因为补偿可以减少跨越失真，因此，可以达到稳定无信号电流的作用。对于电源电压的变动亦有稳定化的必要。

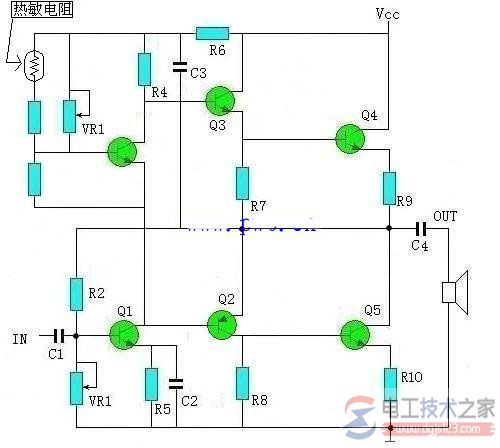

图六为利用热敏电阻及三极管作补偿之例，具有非常优秀的特性。
otl功率放大器电路原理图7
图六 温度补偿方式
