NE5532制作音调控制电路的工作原理图

来源:电工天下时间:2016-06-08 19:25:38 作者:老电工手机版>>
NE5532制作音调控制电路原理图
在音响电路中,一般的音调电路结构简单,对频率特性的校正不理想。
NE5532制作音调控制电路原理图
图示均衡器可以分段对频率特性进行修正,但存在电路结构复杂,易污染音质的缺点。

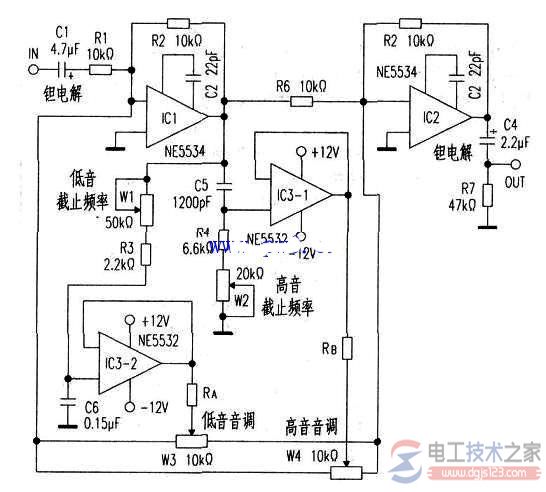

经过摸索、对比、调试和试听,对电路进行了改进再改进,制作出了一款电路简洁、调试容易、出声不凡的音调主路,电路见附图。
其特点介于一般音调电路与均衡器之间,兼有二者之优点,之所以能做到这一点,是由于分别独立地调整频率低端和高端的截止频率,在低端20Hz~500Hz范围内由电位器Wl调整。
在高频端5kHz~20kHz范围内由电位器W2调整。用电位器W3和W4调定频率特性曲线上必妻的上升和下降。电工天下
由于这两个电位器接在运放IC1和IC2的反相输入端,所以这些调节的相互影响无需再采用任何附加措施就能完全排除。
电路在整体上对信号不倒相,不会引起声场的变化,其传输系数在中频部分等于l,而且输出阻抗低,输入阻抗(R入=l0kΩ)与频率无关。
调节性能取决于电阻RA和RB的阻值,经我试验,当RA=—RB-4.7kΩ时,调节性能为±l0dB,为了改变调节性能必须按比例增加RA和RB的阻值。
