电力变压器变比测试方法图解

电力变压器的变比测试方法

变压器的电压比(简称变比)，是变压器空载时高压绕组电压U1与低压绕组电压U2的比值，即变比k=U1／U2。

变压器的变比实验是验证变压器能否到达规则的电压改换作用，变比是不是契合变压器技能或铭牌所规则的数值的一项实验。

其意图是查看各绕组的匝数、引线安装、分接开关指示方位是不是契合需求；供给变压器能否与其他变压器并排运转的依据。

变比相差1%的中小型变压器并排运转，会在变压器绕组内发生10%额外电流的循环电流，使变压器损耗大大添加，对变压器运转晦气。

《规程》中规则了变压绕组一切分接头变比实验的规范：(1)各相应分接头的变比与名牌值比较，不该有明显不相同，且应契合规律。(2)电压35kV以下，变比小于3的变压器，其变比答应差错为±1%;其他一切额外分接头变比答应差错为±0.5%，其他分接头的变比应在变压器阻抗电压百分值的1/10以内，但不得超越±1%。答应差错核算公式为
Δk＝(k-kN)／kN×100%
式中 Δk——变比答应差错或变比差错；
 k——实测变比；
 kN——额外变比，即变压器铭牌上各次绕组额外电压的比值。

变压器变比的丈量应在各相一切分接方位进行，关于有载调压变压器，运用电动设备调理分接头的方位。

关于三绕组变压器，只需丈量两对绕组的变比，通常丈量某一带分接开关绕组对其他；两边绕组之间的变比，关于分接开关的绕组，应丈量一切分接头方位时的变比。

丈质变比的常用办法有双电压表法、变比电桥法及运用专用的变压器变比测验仪丈量。

一、双电压表法

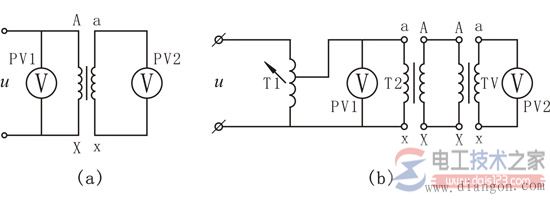

用双电压表法丈质变比的原理图

图 用双电压表法丈质变比的原理图

(a)直接丈量；(b)经过电压互感器丈量
T1--自耦调压器；P1、P2--0.2级电压表；T2--被试变压器；
TV--0.1级电压互感器，通常用2200/220V

它是一种比较简略的变比实验办法，所需的实验设备都是一些常用的丈量仪器。

在变压器一侧加电源（通常为高压侧），用电压表（必要时经过电压比互感器）丈量两边电压，两边的电压读数相除即得变比。关于单相变压器，能够直接用单相电源双电压法测出变比。关于三相变压器，选用三相电源丈量时，需求三相电源平衡、安稳（不平衡不该超越2%），能够直接测出各变比。变比的核算公式为
kAB＝UAB／Uab
kBC＝UBC／Ubc
kAC＝UAC／Uac

式中 UAB、UBC、UAC——变压器高压绕组线间电压，kV；
 Uab、Ubc、Uac——低压绕组线间电压，kV；
 kAB、kBC、kAC——绕组线间变比。

若现场无平衡、安稳的三相电源时，也可用单相电源丈量三相变压器的变比。

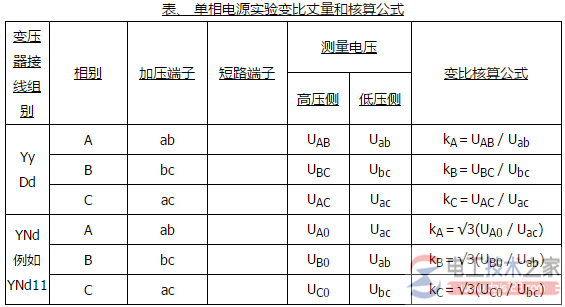

依据变压器的不相同衔接组别，将单相电源经过单相调压器接到变压器的低压侧，或许将变压器低压绕组直接接在比自身额外电压低的单相电源上，高压绕组的电压能够依据电压巨细直接用电压表或经过电压互感器丈量，其丈量公式如表所示。
