VE分配泵断油电磁阀工作电路与原理图解

来源:电工天下时间:2020-03-01 15:48:13 作者:老电工手机版>>

有关VE分配泵断油电磁阀工作电路与原理图解,VE分配泵断油电磁阀的结构和工作原理图,分配泵断油电磁阀:VE型分配泵装有电磁式断油阀,其电路和工作原理说明。

VE分配泵断油电磁阀的工作电路

分配泵断油电磁阀:VE型分配泵装有电磁式断油阀,其电路和工作原理如图:

VE分配泵断油电磁阀

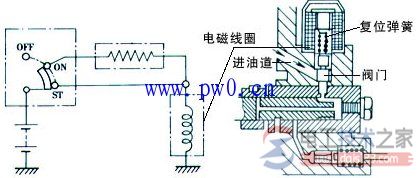

图1,VE分配泵断油电磁阀的结构和工作原理图

起动时,将起动开关旋至ST位置,这时来自蓄电池的电流直接流过电磁线圈,产生的电磁力压缩回位弹簧,将阀门吸起,进油孔开启。

柴油机起动之后,将起动开关旋至ON位置,这时电流经电阻流过电磁线圈,电流减小,但由于有油压的作用,阀门仍然保持开启。

当柴油机停机时,将起动开关旋至OFF位置,这时电路断开,阀门在复位弹簧的作用下关闭,从而切断油路,停止供油。
