单相双电容电机正泰HY2倒顺开关接线图的说明
来源:电工天下时间:2019-08-26 15:56:33 作者:老电工手机版>>
分享一个单相双电容电机正泰HY2倒顺开关的接线图,有关三相倒顺开关、接线柱、电机的主绕组与副绕粗的接线方法。

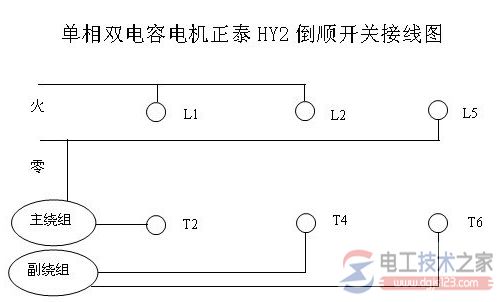

单相双电容电机HY2倒顺开关接线图
接线方法:
一个三相倒顺开关,六个接线柱,1,3,5进线,2,4,6出线,把1,3联接接火线,5接零线。
下面是电机,把上面接线柱联接片取掉,有四个接线柱,找出电机主绕组接2根线,把其中一根线接到开关的2号接线柱上,另一根接到5号接线柱上,剩下的两个接线柱接两根线,把其中一根接到开关的4号线上,另一根接到6号接线柱上即可。
