总配电箱电器配置接线图怎么设计

来源:电工天下时间:2020-11-07 10:41:01 作者:老电工手机版>>

分享一个总配电箱电器的配置接线图,总配箱器接线图相比较普通配电箱的接线图,要相对复杂一些,在设计时更要认真仔细。

总配电箱电器配置的接线图

如下图:

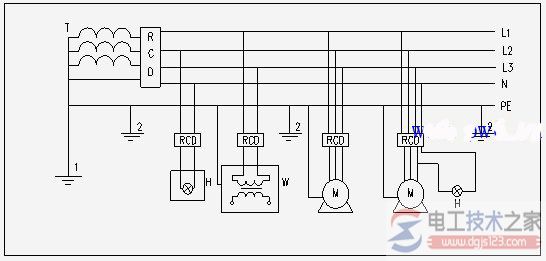

总配电箱电器配置接线图1

总配电箱电器配置接线图2
