电压负反馈或电流负反馈的判断方法

来源:电工天下时间:2021-07-02 09:02:31 作者:老电工手机版>>

如何判断是电压负反馈还是电流负反馈,令负反馈放大电路的输出电压uO为零,若反馈量也随之为零,则说明引入了电压负反馈;若反馈量依然存在,则说明电路中引入了电流负反馈。

电压负反馈或电流负反馈的判断方法

在电压负反馈电路中,反馈量取自输出电压,并与之成比例;在电流负反馈电路中,反馈量取自输出电流,并与之成比例。

判断方法:令负反馈放大电路的输出电压uO为零,若反馈量也随之为零,则说明引入了电压负反馈;若反馈量依然存在,则说明电路中引入了电流负反馈。

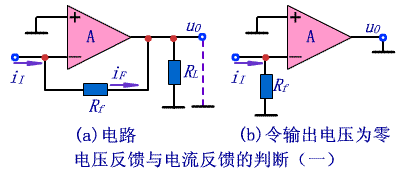

如下图(a),电路中引入了交流负反馈,输入电流iI与反馈电流iF如图中所标注。令输出电压uO=0,即将集成运放的输出端接地,便得到图(b)所示电路。此时,虽然反馈电阻Rf中仍有电流,但那是输入电流iI作用的结果,而因为输出uO为零,所以它在Rf中产生的电流(即反馈电流)也必然为零,故电路中引入的是电压反馈。

电压负反馈或电流负反馈

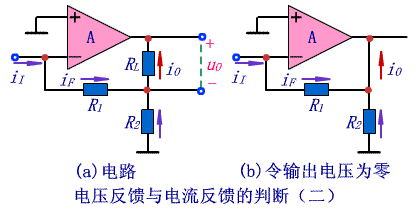

如下图,电路中引入了交流负反馈,各支路电流如图中所标注。令输出电压uO=0,即将负载电阻RL两端短路,得到如图(b)所示电路。因为输出电流iO仅受集成运放输入信号的控制,即使RL短路,iO并不为零;又因为反馈电流iF与iO的关系不变为:

电压负反馈或电流负反馈

说明反馈量依然存在,故电路中引入的是电流反馈。

电压负反馈或电流负反馈

注意:在判断电压反馈与电流反馈时,反馈量仅仅决定于输出量,而由输入量直接作用所产生的电流(电压)不是反馈量。

电压负反馈与电流负反馈的作用

1、电压负反馈的基本作用是稳定输出电压,附加作用是可以减少输出电阻。

2、电流负反馈的基本作用是稳定输出电流,附加作用是可以增大输出电阻。

电压负反馈是利用输出电压信号反回到输入电路里与输入信号相比较,假设由于某种原因输出电压高于设定电压,那么反馈的电压信号也会升高,因为是负反馈所以高出的信号会使输入信号减小,这样输出电压就会回到设定值。

如果电路因某种原因输出电压降低,那么返回输入端的反馈信号也会随着减小,使得原来的给定或输入信号略有增加这样就使得降低的电压又回到设定值。所以说电压负反馈能电路电压稳定。

电流负反馈与电压负反馈原理基本相同,只是电流负反馈取的是输出电路的电流信号,电路会根据输出电流信号的大小变化自动调节给定或输入信号,使得输出电流稳定。

电压负反馈与电流负反馈分别起什么作用?直译的说就是电压决定速度,电压决定力矩。那么就是电压负反馈控制电压,电流负反馈控制电流。
