电缆绝缘电阻标准有哪些?

来源:电工天下时间:2020-03-31 15:07:45 作者:老电工手机版>>

电缆存在一定的电阻,电力电缆投入运行前应测量绝缘电阻,那么电缆的绝缘电阻有什么标准吗,不同电压范围下的电缆绝缘电阻值的范围大小是多少,一起来了解下。

一、电缆绝缘电阻的标准

电力电缆投入运行前应测量绝缘电阻: 1KV 以下的使用1KV 摇表:其值不应小于10MΩ,1KV 以上使用2.5KV 摇表: 3KV 及以下的电缆绝缘电阻值不小于200MΩ。

6~10KV 电缆的绝缘电阻值不小于400MΩ ,

20~35KV 电缆的绝缘电阻值不小于600MΩ ,

220KV 电缆的绝缘电阻值不小于4500MΩ /Km,

读测绝缘电阻值应为1 分钟后的数值。

电缆绝缘电阻标准有哪些?

线芯对外皮的绝缘电阻:

1~3KV应不小于50M欧

6KV及以上的应不小于100M欧

对于旧电缆没有明确标准,主要受其环境温湿度和其它因素影响。因此,不同时间的绝缘阻值都不同。经验:(电压/1000)M欧,就可以送电.即0.4M左右。

安全起见,1KV以下低压系最低均作10M左右为经验标准。

另外,计算电阻,铜线的电阻率为0.018欧/米/平方
R=0.018*电缆长度/电缆截面

小知识:绝缘电阻

节选自百度百科:https://baike.baidu.com/item/绝缘电阻/

1、什么是绝缘电阻

绝缘电阻的正确测量方法 现代生活日新月异,人们一刻也离不开电。在用电过程中就存在着用电安全问题,在电器设备中,例如电机、电缆、家用电器等。

绝缘物在规定条件下的直流电阻

绝缘电阻是电气设备和电气线路最基本的绝缘指标。对于低压电气装置的交接试验,常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路,绝缘电阻不应低于1MΩ/kV)。低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ;在比较潮湿的环境不应低于0.5MΩ;二次回路小母线的绝缘电阻不应低于10MΩ。I类手持电动工具的绝缘电阻不应低于2MΩ。

绝缘电阻:加直流电压于电介质,经过一定时间极化过程结束后,流过电介质的泄漏电流对应的电阻称绝缘电阻。

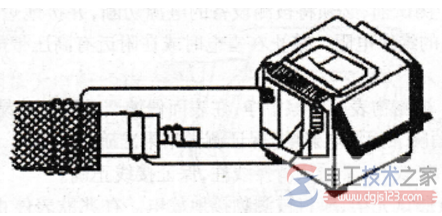

2、绝缘电阻的测量方法 相关阅读:如何测量电缆绝缘电阻  电气设备绝缘电阻测量  )

兆欧表法这种方法适合用在测量没有安装到管道上的绝缘(法兰)的绝缘电阻值。

测量的方法:首先按照兆欧表测量的方法连接各处线路。测量导线与管道的连接比较适合采用磁性接头或者夹子,而且连接点必须要除去锈迹。然后测量仪器宜为500V/500MΩ(这里的误差不能大于百分之十)兆欧表。转动兆欧表手柄达到规定的转速,持续10秒,兆欧表稳定指示的电阻值即为绝缘接头(法兰)的绝缘电阻值,要求大于10兆欧。
