REX系列温控器怎么接，捋一捋接线图及接线方法
来源：电工天下时间：2022-06-29 16:34:49 作者：老电工手机版>>
在生活经常接触到温控器，这是经常遇到的一种电气元件，温控器的型号繁多，但其接线原理和使用方法，差别不是很大，REX系列温控器怎么接，下面就来捋一捋温控器的接线图及接线方法。
REX系列温控器的接线图
下面以REX系列温控器为例，捋一捋其接线方法。
此款温控器背部，接线螺丝共有十个接线端子，序号分别是从1～10。
1接零线，2接火线，220机身电源。同时零线另分二路，一路至报警灯，一路至接触器线圈。火线2端同样是两路分出，一路至7号端，一路至3号端。3.4为常开，当检测探头检测时，温度没有到达设定温度值，3.4端闭合，驱动接触器闭合，发热管得电工作。温度到，3.4端断开。如此循环。
7.6端也是如此，到达温度，触点闭合，报警灯亮，提示工作人员。
8.9.10端接检测探头，一般常用为热电偶或热电阻。分别接8.9.10三个接线端子。

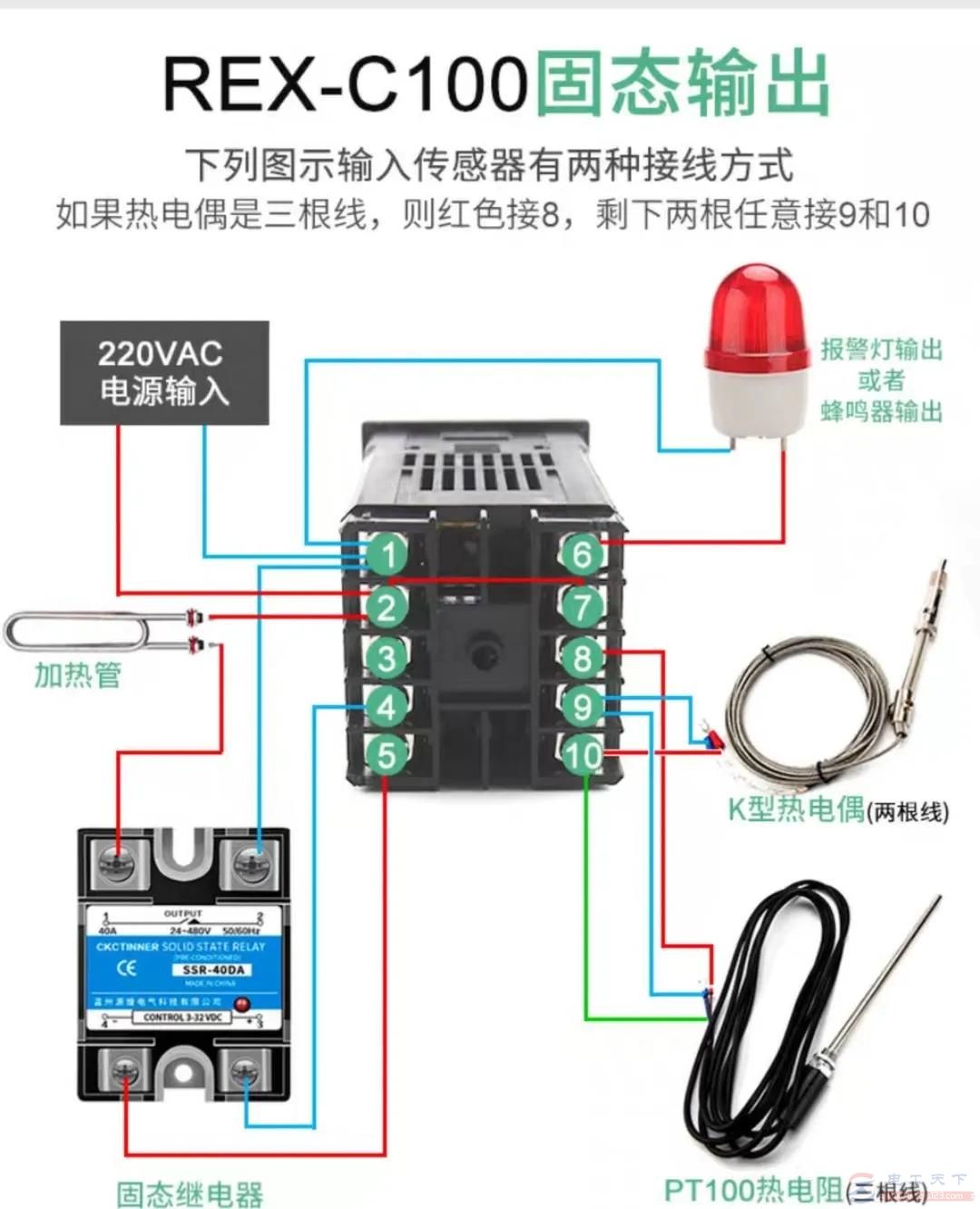

固态继电器，所需温控仪型号不一样，注意在购买时需要留言给商家所需型号。4.5提供固态所需直流电源，固态输出端接加热管。
温控仪8.9.10端接检测探头，热电偶和热电阻，用于检测实际工况温度。
C700型号只是接线端子排列略有差异和功能更完善之外，其用法与接线差别不大。
c400/900型号的接线方法如图。
