两根火线是380V一根火线是220V是什么原因

来源:电工天下时间:2022-06-07 05:55:15 作者:老电工手机版>>

在电路中两根火线是380V,而一根火线是220V,这个问题就是三相四线低压配电网中的线电压和相电压关系问题,如果需要弄明白,必须先搞清楚什么是线电压,什么是相电压,下面来了解下。

火线电压的问题

电是矢量有方向和大小物理量,在交流发电机定子三相线圈是成120度电角度对称排列的。

两根火线是380V一根火线是220V是什么原因

日常用电都是经过配电变压器降压供电,变压器二次侧是星形接法,有三个火线(分别是A B C三根相线)并且在中性点做工作接零,引出来一根线就是零线

两根火线是380V一根火线是220V是什么原因

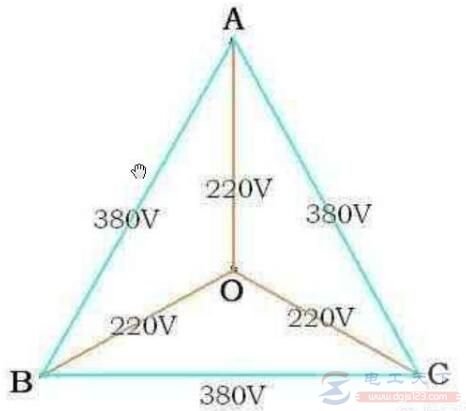

图:线电压与相电压矢量图

把两个不同相(火线)的电压叫做线电压,相(火线)与中性线的电压叫做相电压,通过线电压的矢量图可知,一个火线是220V,两根火线就是380V。

为什么两根火线是380v,一根火线是220v,应该是不同相线的电压才是380v,相线与零线之间的电压是220v,为什么有这两种电压类型,这个就要说到我国的供电方式了,常见有两种供电类型,三相电源的星型连接和三角型连接,而带有零线的供电方式只有星型连接了,三角型连接供电方式使用较少,下面详细介绍下星型连接供电方式。

两根火线是380V一根火线是220V是什么原因

在三相电源星型供电系统中有三个绕组,每个绕组的末端连接在一起形成一个点O,称为中性点,从O点引出的导线接叫中线,也就是零线,而每个绕组的首端A. B. C分别引出导线连接到负载,每相引出的导线叫做相线,也就是火线。

两根火线是380V一根火线是220V是什么原因

相线与中线的电压叫相电压,A. B. C每相与零线的电压就是相电压,其瞬时值和有效值分别用uA.uB.uC和UA.UB.UC表示,任意两相的电压就是线电压,其瞬时值和有效值分别用uAB. uBC. uCA和UAB. UBC. UCA表示,用相量法分析得到,线电压超前与所对应的相电压30度,也就是线电压是相电压的根号三倍(√3倍),即:UAB=√3UA,UBC=√3UB,UCA=√3UC,由于相电压是对称的,则线电压也是对称的。

两根火线是380V一根火线是220V是什么原因

采用这种接法,电源向用户提供了两种电压,即相电压和线电压,相当于220电压就是相电压和380电压是线电压,380=220*√3,就是一根火线220v,两根火线是380v的由来。
