电吹风内部电路图与常见故障处理方法
来源:电工天下时间:2021-01-26 12:01:20 作者:老电工手机版>>
故障问题:电吹风开热风工作一会即断电,开冷风一直工作也没问题,开机检查线路正常。
故障维修:以一款电吹风内部电路图为例,介绍下发生这类故障问题的原因,并给出了故障维修方法。

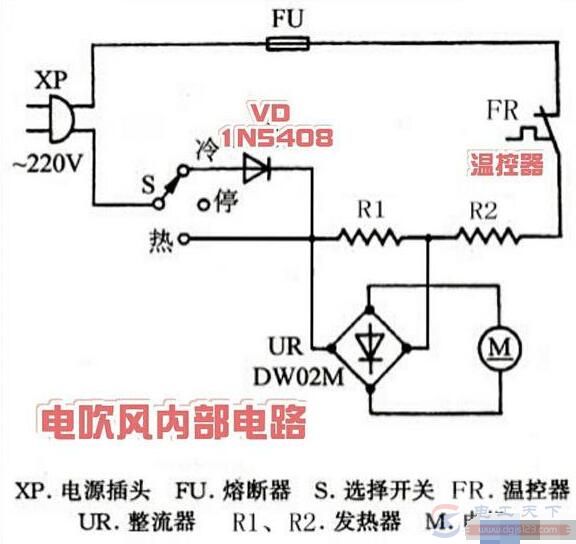

图1:电吹风内部电路图

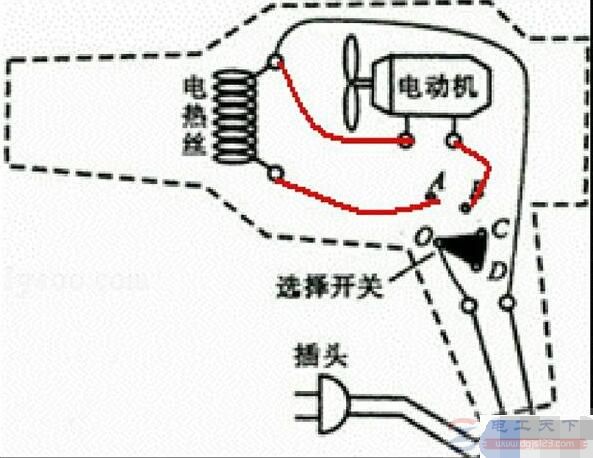

图2:电吹风内部构造
电吹风内部电路图及构造如上图,接通电源,电机得电工作,风叶转动,空气从进风口吸入,由风筒的前嘴吹出。这时如果控制开关处于热风档,电热丝通电发热,吹出的就是热风;如果处于冷风档,电热丝未被加热,吹出的就是冷风。

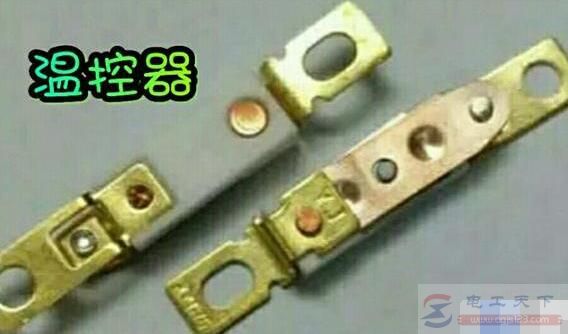

图3:电吹风内部的温控器
温控器又称为温控开关。电吹风在电热丝附近装有温控开关,当电吹风在热风档工作时,正常情况下,温控开关会自动接通电源,如果遇到电热丝温度过高(如出风口被遮挡)时,温控开关会自动切断电源,以保护电热丝。
电吹风在热风档工作一会即断电,检查内部线路正常,应看下电吹风的风筒出风是否顺畅。另外,在使用时不要使出风口离被吹物品过近,否则会导致电热丝过热,温控开关自动切断电源。

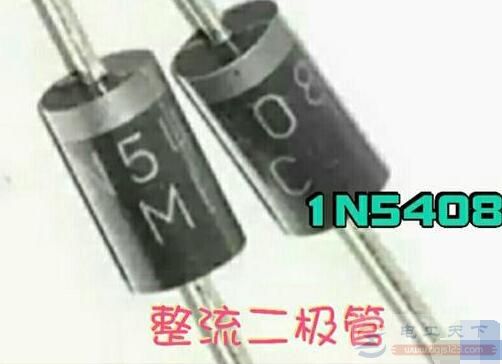

图4:1N5408整流二极管
图片中的元件为1N5408整流二极管,其整流电流为3A,耐压值为1000V。这个二极管是调温用的,电吹风处于热风档时,AC220V电压全部加到电热丝两端;处于冷风档时,交流电压经该管整流后,变为脉动直流给电热丝供电,从而达到调温的目的。
温控管保护断电,过一会温度降下来,又可以开了。风道有堵,导致高温。一般是电机用久了,风力变小了导致温度高。
另外,温控器长期高温环境下老化,换一下温控管或换一个温度高一点的温控即可。圈的那个是整流二极管,给电机供电的,电机是直流电机,一些高级吹风使用的是交流电机。
