微波炉变压器怎么判断好坏,从微波炉高压变压器的结构原理上看

来源:电工天下   编辑:小电工发布时间:2020-12-01 13:19:20

微波炉变压器判断好坏的方法

微波炉用变压器是一个升压变压器,与普通变压器相比没有什么大的差别,同样是由初级绕组与次级绕组组成。

在微波炉中使用的变压器,初级绕组有且只有一组电压接220V交流市电。次级有两个绕组两组电压:一组电压:4V左右的灯丝加热电压;另一组电压:2100V给倍压整流供电的高压。

注意,这组电压引出端点一端接该微波炉变压器铁心,一端才是通过插头引出。格兰仕微波炉通过插头引出端接保险,海尔大部分微波炉也是插头引出端接保修。保修规格2000V 0.75A。LG微波炉取消了这个保险,直接由变压器引出插头接高压整流端。

了解了微波炉高压变压器的结构,就可以快速判断出好坏了。

微波炉变压器怎么判断好坏,从微波炉高压变压器的结构原理上看

微波炉变压器判断好坏的检测方法

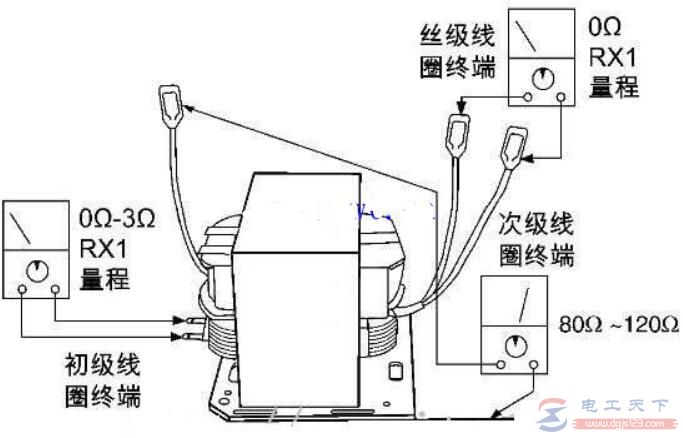

1、不通电情况的检测判断:用万用表测量阻值。初级两端阻值2欧姆,次级灯丝阻值相接近短接。高压绕组阻值80~120欧姆。不同的变压器差别明显。

2、通电检测判断:把初级接上220V交流市电,看次级电压是否在范围内。灯丝4V左右,高压2000V,这里的2000V不好测量。

常见的万用表测量电压没有这么高,可以通过引出电弧初步判断,或通过测量空载电流电流辅助判断。微波炉用变压器控制电流4A左右。

3、通过用串联电路分压的原理,扩大万用表量程,可以方便的用通电的方法来测量高压变压器的高压。
