如何安装电动卷帘,电动卷帘安装步骤图解

电工天下【维修电工】 编辑:小电工 发布时间:2017-07-14 14:04:53

【如何安装电动卷帘,电动卷帘安装步骤图解】

电工有时是多面手,会帮助安装电动卷帘,那么如何正确地安装电动卷帘呢,电动卷帘的安装步骤及安装要求是什么,电工天下小编对电动卷帘的安装过程做了总结,供大家学习参考。

电动卷帘的安装步骤及安装要求

1、将立导轨、底导轨用转角、沉头自攻螺钉连接。

操作步骤:

①、将立导轨、底导轨插入到转角中。

②、使用手电钻(配3.2钻头)在转角与导轨的连接处钻孔。

③、将导轨与转角用ST4*20自攻螺钉进行连接。

装配要求:

①、导轨之间的接合缝应密合良好,从导轨非连接面应不能看见转角。

②、螺钉应拧紧,无滑丝现象。

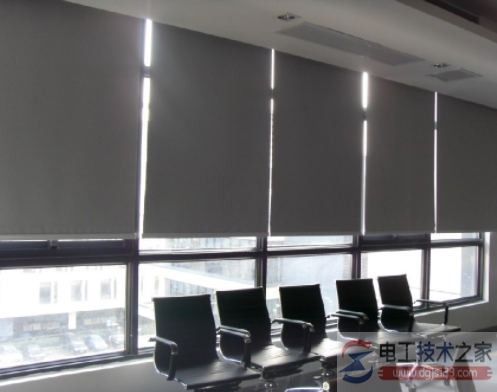

电动卷帘安装步骤图解

2、将端盖板插入到导轨中。

自检及要求:端盖板底部与导轨端面应贴全紧密。

3、将导轨固定在墙体上。

操作步骤:根据墙体的具体情况,用膨胀螺钉、自钻螺丝或木螺丝将导轨固定在墙体上

安装要求:
①、螺钉应拧紧,无松动现象。
②、导轨安装的尺寸误差应符合总装图上的要求。

4、将卷筒(含帘片及其附件、卷帘轴、电机及配件的组装件,用绳子系住使帘片紧绕在卷帘轴上)装入到两端板上。

操作步骤:

①、将活动托架向卷帘轴内推进到止动位置,使卷筒长度处在最短的状态下。

②、将电机的方形块摆入到端盖板的方形槽中,注意电机方形块的圆孔与端盖板方形槽圆孔应在同一方向上。

③、将活动托架向外抽出,将活动托架同的轴承套入到端盖板上的圆柱中。

④、将开口销插入到端盖板方形槽圆孔内并将开口分开。

5、接通电源,调节限位、固定活动托架。

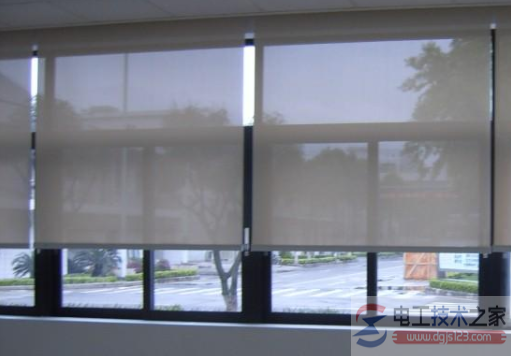

电动卷帘安装步骤图解

操作步骤:

①、将系住帘片的绳子解开,并将帘片放入导轨。

②、将电路系统配线插的九芯插头插入到插收盒中,将电路系统配线的四芯插头与电机出的四芯插头对插,将电路系统配线的插头插入到市电三芯插座上。

③、将接收盒挂在指定位置,如果配有电动开关,则将电动开关安装在距地面1.3米左右位置(或指定位置)

④、操作遥控器或电动开关使卷帘窗停止在最大关闭位置(底梁进入底导轨,限位调节请参照遥控器说明书)

⑤、确认活动托架的轴承端面与端盖板的台阶面已经贴合紧密,在距卷帘轴端部用手电钻钻孔(φ5.2钻头),用φ5*20的拉铆钉将活动托架与卷帘轴固定。

⑥、调节电机限位,下限位应在卷帘窗完全关闭位置,上限位应在底梁上行到导轨端面的位置。

要求:

①、电路接线完成后应检查接收盒、电动开关应安装在指定位置或便于操作位置,电线布置应美观、整洁,电机出线应与端盖板相对固定,不能与卷帘系统相互干涉,以防止日后电机出线被卷帘缠绕绞断。

②、在操作过程中还应注意,遥控器和电动开关的按键设置与卷帘窗的运行方向一致,如不一致,应采用拨动接收器的换向开关或更改电动关开的接线来使其一致。

6、固定罩壳、前挡板(或前扣板)。

操作步骤:

①、将罩壳贴合到端盖板上,并用手电钻钻孔(φ3.8钻头),用ST4.2*20的自攻螺钉将罩壳固定在端盖板上。

②、将前挡板或前扣板贴合到端盖板上,并用手电钻钻孔(φ3.8钻头),用ST4.2*20的自攻螺钉将前挡板或前扣板固定在端盖板上。

要求:

①、开孔位置应分布均匀,左右对称,距端盖板端面在8mm左右

②、如果安装方式为外挂,则应在罩壳与墙面贴合处进行防水处理(如打防水胶等)

7、扣上护帽、堵头,将卷帘窗体擦抹干净,清理现场。
