初级电工实操图及电路图接线模板

来源:电工天下   编辑:小电工发布时间:2017-03-12 17:12:30

初级电工实操图及电路图接线模板

适用于初级电工了解的电路实操图,初级电工实操图的一些经验,把简易图牢记,切记电容与镇流器的连接位置,镇流器及电容在电路中的作用,包括电路图,实操参考图,以及练习接线的模板。

1、经验所谈:把简易图牢记,切记电容与镇流器的连接位置。

2、口述:镇流器及电容在电路上起什么作用?

镇流器在电路上使灯管起动产生高的脉冲电压作用,此外在电路上起限流作用。电容器主要是补偿镇流器所产生的感性无功电流,从而提高日光管电路的功率因数(应提高到0.8以上)。

3、附带范例。
电路图
初级电工实操图

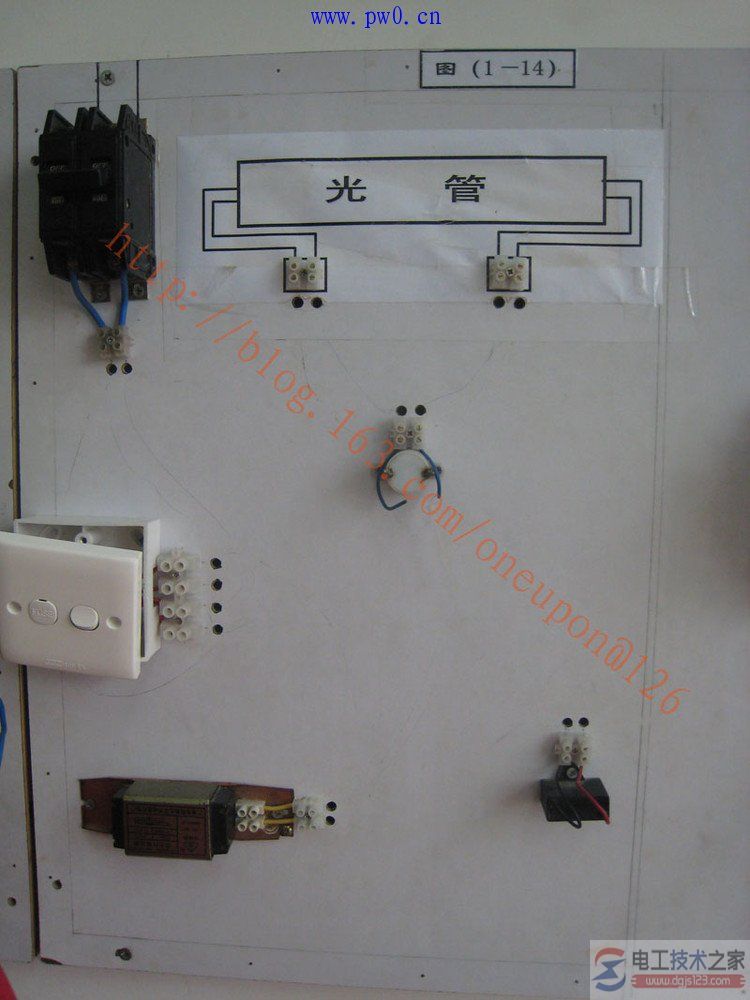

实操考试时的参考图片:
初级电工实操图

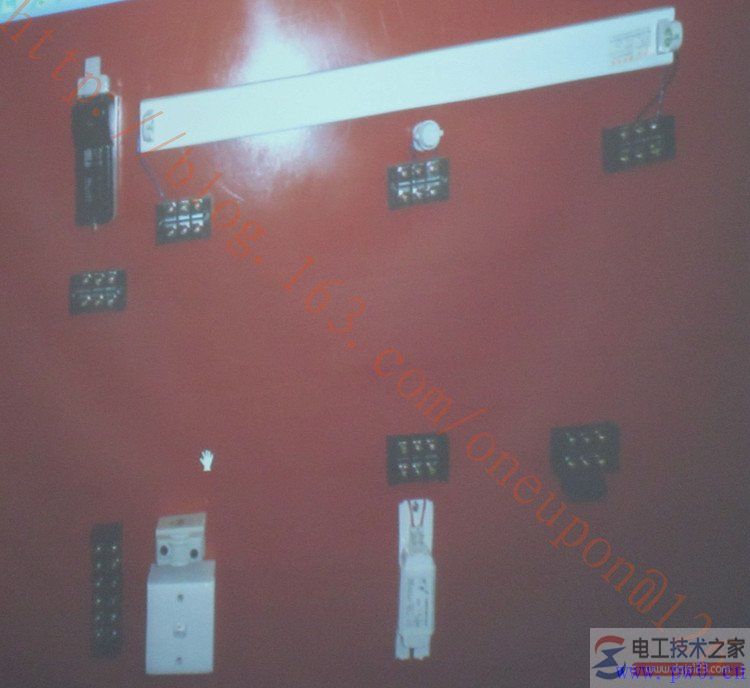

练习接线的模板:
初级电工实操图
