多个传感器怎么串连在一起

来源:电工天下   编辑:小电工发布时间:2021-10-10 09:48:54

传感器串连接法就是把多个传感器的一个相同颜色的线接在一起,其它的线依次串联。以2个npn传感器为例,npn传感器输出0v,例如npn传感器有3根线分别是棕色蓝色黑色。

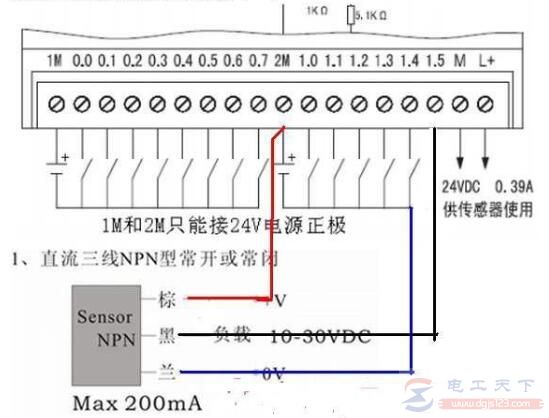

多个传感器的串连方法

1、先把两个传感器的棕色线并接在24v开关电源+。

多个传感器怎么串连在一起

2、然后,把第一个传感器的蓝色线接在开关电源负极。

3、接着把第一个传感器的黑色接到第二个传感器的蓝色。

4、最后,把第二个传感器的黑线接到继电气的线圈一端0v。

5、多个传感器串联确实可以节省plc的触点,节约成本,但串联起来时若有传感器出现故障,则排查起来会比较麻烦。
