NPN与PNP传感器的接线方式

在使用plc时，与NPN、PNP传感器相连接时，正确的接线方式是怎么样的，NPN与PNP传感器与西门子plc、三菱plc的接线方式有什么不同，一起来了解下。

NPN与PNP传感器的接线方式

1、plc输入端类型

西门子plc输入端源型和漏型的定义：源型、漏型是根据plc接线端子上i点的电流流向来区分的。

西门子plc与三菱plc的定义相反，三菱plc定义：源型、漏型是根据com端电流流向来区分。

源型：电流从I点流出时，意为电流源头；

漏型：电流从I点流入时，意为电流流向处；

2、NPN传感器接入PLC

对于西门子PLC来说为源型输入接法。

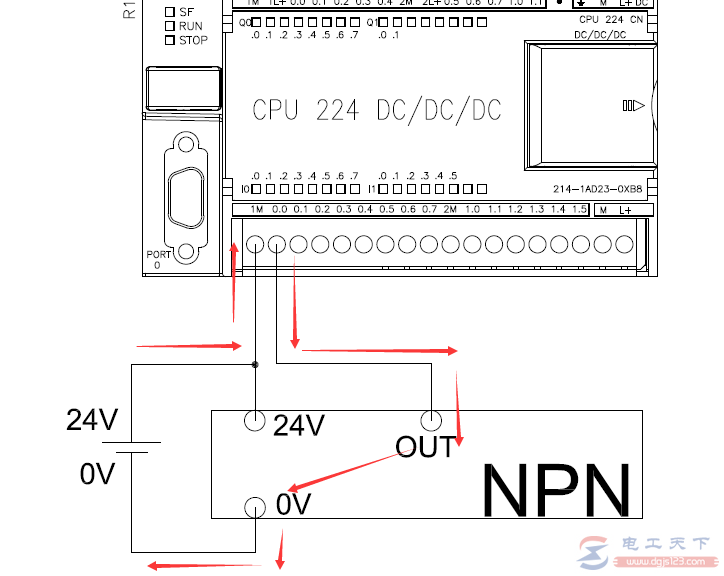

电流走向：24V+----COM端----I0.0（电流从I点流出）----传感器out端----传感器0V端----0V。

如下图：

3、PNP传感器接入PLC

对于西门子PLC来说是漏型输入接法。

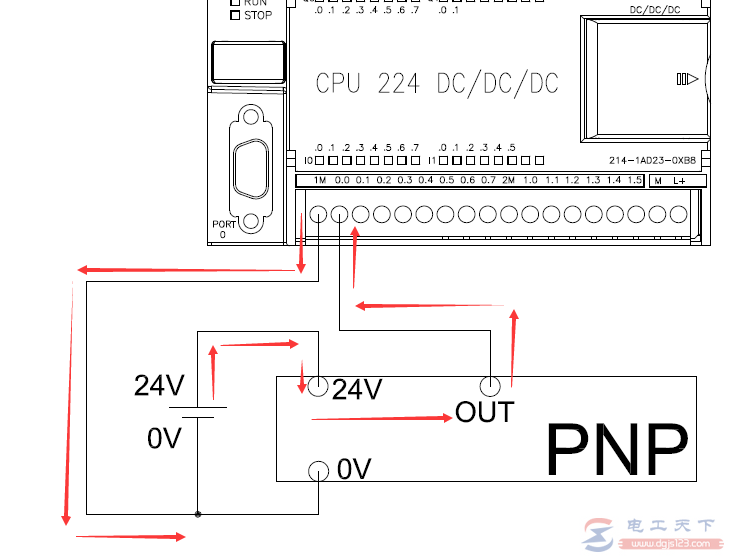

电流走向：24V+---传感器24V----传感器out端----I0.0（电流流入I点）----COM----0V。

如下图：

以上就是NPN与PNP传感器的接线方式，希望对大家有所帮助。
