三菱plc数据寄存器的四种类型

有关三菱plc数据寄存器的四种类型，包括通用数据寄存器(D0～D199)、断电保持数据寄存器(D200～D7999)、特殊数据寄存器(D8000～D8255)、变址寄存器(V/Z)等。

三菱plc数据寄存器

plc在进行输入输出处理、模拟量控制、位置控制时，需要许多数据寄存器存储数据和参数。

数据寄存器为16位，最高位为符号位。可用两个数据寄存器来存储32位数据，最高位仍为符号位。

数据寄存器的几种类型

1、通用数据寄存器(D0～D199)

共200点。当M8033为ON时，D0～D199有断电保护功能；当M8033为OFF时则它们无断电保护，这种情况PLC由RUN →STOP或停电时，数据全部清零。

2、断电保持数据寄存器(D200～D7999)

共7800点，其中D200～D511(共12点)有断电保持功能，可以利用外部设备的参数设定改变通用数据寄存器与有断电保持功能数据寄存器的分配；D490～D509供通信用；D512～D7999的断电保持功能不能用软件改变，但可用指令清除它们的内容。根据参数设定可以将D1000以上做为文件寄存器。

3、特殊数据寄存器(D8000～D8255)

共256点。特殊数据寄存器的作用是用来监控PLC的运行状态。如扫描时间、电池电压等。未加定义的特殊数据寄存器，用户不能使用。具体可参见用户手册。

4、变址寄存器(V/Z)

FX2N系列PLC有V0～V7和Z0～Z7共16个变址寄存器，它们都是16位的寄存器。

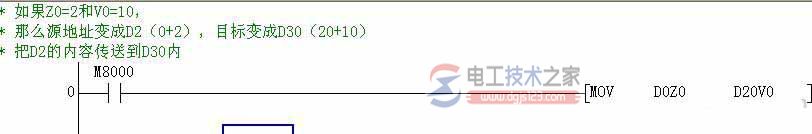

变址寄存器V/Z实际上是一种特殊用途的数据寄存器，其作用相当于微机中的变址寄存器变，用于改变元件的编号(变址)，例如V0=5，则执行D20V0时，被执行的编号为D25(D20+5)。

变址寄存器可以象其它数据寄存器一样进行读写，需要进行32位操作时，可将V、Z串联使用(Z为低位，V为高位)。
