【图】西门子plc在石油开采运输过程中的案例分析

西门子plc在石油开采运输过程中的案例，通过注水来从地层获得石油，并通过管道系统将石油输送到一个终端站，解决方案与网络结构、系统组成，以及该方案的优点。

西门子plc在石油开采运输过程中的案例

1、功能描述：

在一个广泛分布的油田中，需要通过注水来从地层获得石油，并通过管道系统将石油输送到一个终端站。必须对注水设备和100 多个井口进行监视和控制。在现场需对压力、温度和流量进行测量，并根据这些测量值，来控制开采和输送过程，例如，打开和关闭阀门或切换泵。

2、解决方案：

所有过程站都使用一台 SIMATIC PLC 从本地进行控制。

远程监视和控制是通过 SINAUT TIM 模块和串行连接的无线设备完成的。

远程控制主站通过无线系统以轮询方式对所有站进行扫描，修改后的生产数据被发送到控制中心。

中央 TIM 模块从GPS 接收器接收时间，并使用该时间将整个 SINAUT 系统同步。

通过 SINAUT ST7cc 程序包，所有数据均可供控制中心系统使用。

操作员可以对每个过程站进行跟踪，或者使用控制命令来干预局部过程。

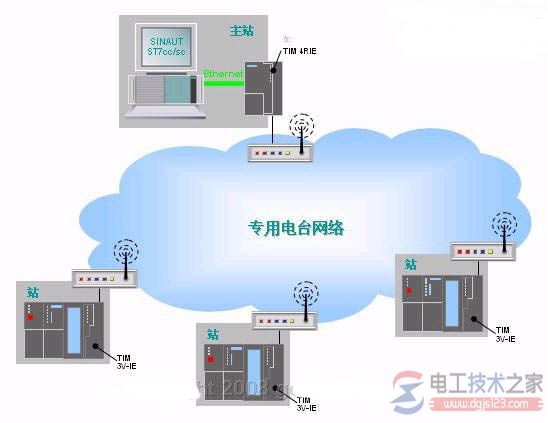

3、网络结构

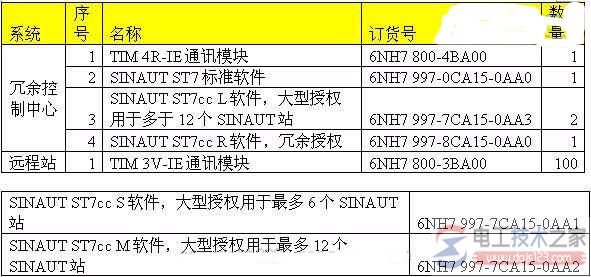

系统组成(以100个S7-300远程站为例)

4、优点：

1，对整个石油开采过程进行安全监视和控制。

2，有效利用输送能力。

3，通过记录和传输机器运行状态来进行预防性维护。
