【图】西门子step7-mirco/win软件符号表的赋值与插入操作

有关西门子step7-mirco/win软件符号表的操作，在符号表中符号赋值的方法，在符号表中插入行，建立多个符号表等操作方法，感兴趣的朋友参考下。

西门子step7-mirco/win软件符号表

一、在符号表中符号赋值的方法

(1)建立符号表：单击浏览条中的“符号表” 按钮。符号表见图18。

(2)在“符号”列键入符号名(如，起动)，最大符号长度为23个字符。

注意：在给符号指定地址之前，该符号下有绿色波浪下划线。在给符号指定地址后，绿色波浪下划线自动消失。

如果选择同时显示项目操作数的符号和地址，较长的符号名在LAD、FBD和STL程序编辑器窗口中被一个波浪号(~)截断。

可将鼠标放在被截断的名称上，在工具提示中查看全名。

(3)在“地址”列中键入地址(例如：I0.0)。

(4)键入注解(此为可选项：最多允许79个字符)。

(5)符号表建立后，使用菜单命令“检视”→选中“符号编址”，直接地址将转换成符号表中对应的符号名。

并且可通过菜单命令“工具” →“选项” →“程序编辑器”标签→“符号编址”选项，来选择操作数显示的形式。如选择“显示符号和地址”则对应的梯形图如图19所示。

(6)使用菜单命令“检视”→“符号信息表”，可选择符号表的显示与否。“检视”→ “符号编址”，可选择是否将直接地址转换成对应的符号名。

在STEP 7-Micro/WIN 32中，可以建立多个符号表(SIMATIC编程模式)或多个全局变量表(IEC 1131-3编程模式)。

但不允许将相同的字符串多次用作全局符号赋值，在单个符号表中和几个表内均不得如此。

图18 符号表

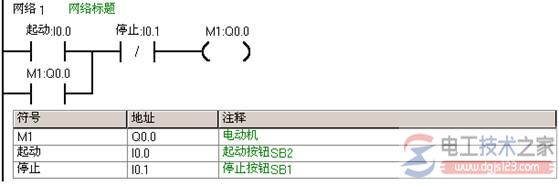

图19  带符号表的梯形图

二、在符号表中插入行

使用下列方法之一在符号表中插入行：

菜单命令“编辑”→“插入” → “行”：将在符号表光标的当前位置上方插入新行。

用鼠标右键单击符号表中的一个单元格：选择弹出菜单中的命令“插入” →“行”。将在光标的当前位置上方插入新行。

若在符号表底部插入新行：将光标放在最后一行的任意一个单元格中，按“下箭头”键。

三、建立多个符号表

默认情况下，符号表窗口显示一个符号名称(USR1)的标签。可用下列方法建立多个符号表。

从“指令树”用鼠标右键单击“符号表”文件夹，在弹出菜单命令中选择“插入符号表”。

打开符号表窗口，使用“编辑”菜单，或用鼠标右键单击，在弹出菜单中选择“插入” →“表格”。

插入新符号表后，新的符号表标签会出现在符号表窗口的底部。在打开符号表时，要选择正确的标签。双击或右击标签，可为标签重新命名。
