漏电保护器的控制关系图解

来源:电工天下   编辑:小电工发布时间:2021-09-23 09:16:36

有关漏电保护器的控制关系,线路正常工作时、发生漏电或触电时漏电保护器的控制关系图,当发生漏电或触电情况时,漏电保护器感应出剩余的电流量,切断线路进行保护。

漏电保护器的控制关系

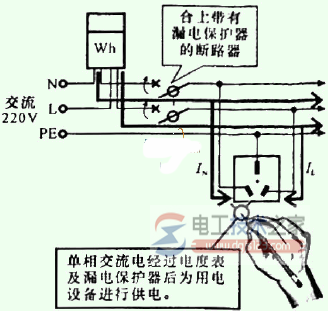

单相交流电经过电度表及漏电保护器后为用电设备进行供电,正常时相线端L的电流与零线端N的电流相等,回路中剩余电流量几乎为零。

当发生漏电或触电情况时,相线L的一部分电流流过触电人身体到地,而出现相线端L的电流大于零线端N的电流现象,回路中产生剩余的电流量,漏电保护器感应出剩余的电流量,切断线路进行保护。

1、线路正常工作时

漏电保护器的控制关系1

漏电保护器的控制关系2

2、发生漏电或触电时

漏电保护器的控制关系3

漏电保护器的控制关系4
