漏电保护器的终极接线方法,电工高手教你给漏保接线
来源:电工天下时间:2022-02-04 07:04:15 作者:老电工手机版>>
在电路中漏电保护器的作用是不言而喻的,为了让漏电保护器能正常工作,以保护整个电路的安全稳定运行,那么在给漏电保护器接线时,就必须掌握正确的接线方法,下面看下电工高手给出的漏电保护器的接线图。
漏电保护器的接线方法

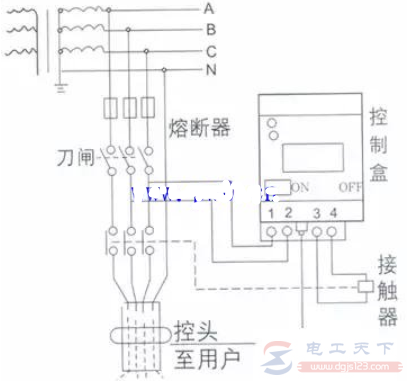

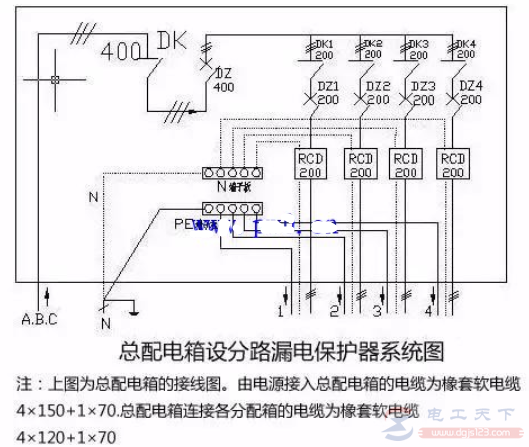

一、漏电保护器接线图
如下图所示:
二、漏电保护器接线方法
1、根据不同的电气设备的供电方式来选用不同的漏电保护器
(1)单相220V电源供电的电气设备,选用二极二线或单极二线式漏电保护器。
(2)三相三线式380V电源供电的电气设备,选用三极式漏电保护器。
(3)三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路,选用三极四线或四极四线式漏电保护器。
2、根据电气线路的正常泄漏电流,选择漏电保护器的额定漏电动作电流
选择漏电保护器的额定漏电动作电流值时,需要充分考虑到被保护线路和设备可能发生的正常漏电流值。
选用的漏电保护器的额定漏电不动作电流,需要小于电气线路和设备的正常漏电电流的最大值的2倍。
漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。
三、漏电保护器接法注意事项
1、漏电保护器负载侧的中性线,不能与其他回路共用。
2、漏电保护器标有负载侧和电源侧时,需要按规定安装接线,不能反接。
3、安装带有短路保护的漏电保护器,必须保证在电弧喷出方向有足够的飞弧距离。飞弧距离大小按漏电保护器生产厂家的规定来设置。
4、安装时必须严格区分中性线和保护线,三极四线式或四极式漏电保护器的中性线要接入漏电保护器。经过漏电保护器的中性线不能作为保护线,不能重复接地或接设备外漏可导电部分。注意,保护线不能接入漏电保护装置。
