高压钠灯是什么灯,高压钠灯的接线电路图什么样

来源:电工天下时间:2020-11-03 14:42:12 作者:老电工手机版>>

有关高压钠灯的相关知识,高压钠灯是一种利用高压钠蒸气放电而发光的灯,它的发光效率比高压汞灯高,这里分享一个高压钠灯的接线电路图,有需要的朋友参考下。

高压钠灯是什么灯

高压钠灯是什么灯,高压钠灯的接线电路图什么样

高压钠灯利用高压钠蒸气放电而发光,其发光效率比高压汞灯高,寿命可以长达2500~5000小时,但缺点也是十分明显的,高压钠灯的显色性差,光源的色表和显色指数较低。

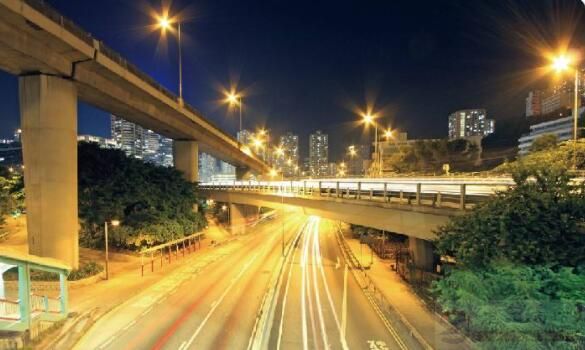

高压钠灯适用于道路、车站、码头和广场等要求不高的大面积照明环境中。

高压钠灯的接线电路图

高压钠灯启动需要1000~2500V的启动电压,点燃后在较低电压下工作。因此,高压钠灯的接入电路包括镇流器和产生高压脉冲的附加启动装置。

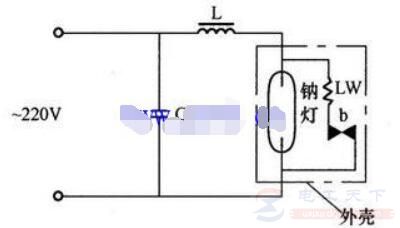

电路图如下

高压钠灯是什么灯,高压钠灯的接线电路图什么样

电路中供启动用的双金属片热控开关,安装在灯的外层玻璃泡内。

在启动时,电流经过双金属片触电b和其加热线圈LW,加热线圈产生的热量使触电b受热打开时,镇流器L产生高压脉冲而使纳气击穿放电。

在启动后,借助放电管的高温使双金属片保持触电断开状态。

高压钠灯的小知识

常用电气照明设备之高压钠灯的小知识

有关高压钠灯的小知识,常用电气照明设备之高压钠灯的种类与功能说明,高压钠灯是一种发光效率高、透雾能力强的新型电光源,高压钠灯的组成与功能特点。
