怎么检测电解电容器的好坏

来源:电工天下时间:2022-04-11 21:04:18 作者:老电工手机版>>

在电解电容器的使用过程中,最常出现的问题有击穿、漏电、容量减小或消失等,一般可以通过在开路状态下检测电解电容器的阻值,以判断其性能好坏,以下是电解电容器好坏的具体检测步骤,供大家参考。

电解电容器好坏的检测方法

以下是电解电容器开路测量的详细步骤:

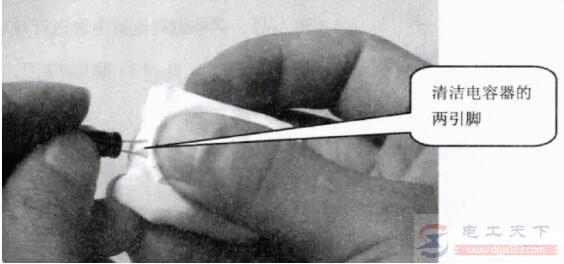

1、先用电烙铁将待测电容取下,并对电容器的两引脚进行清洁,如下图。

怎么检测电解电容器的好坏

2、检査电容器的外观完好,如果岀现漏液、引脚折断,说明该电容器已经损坏。

3、通过引脚的长短及电容侧面标识判断电容极性,如下图所示,电容器的正极引脚通常比较长,而负极侧则标有“一”(负号)。

怎么检测电解电容器的好坏

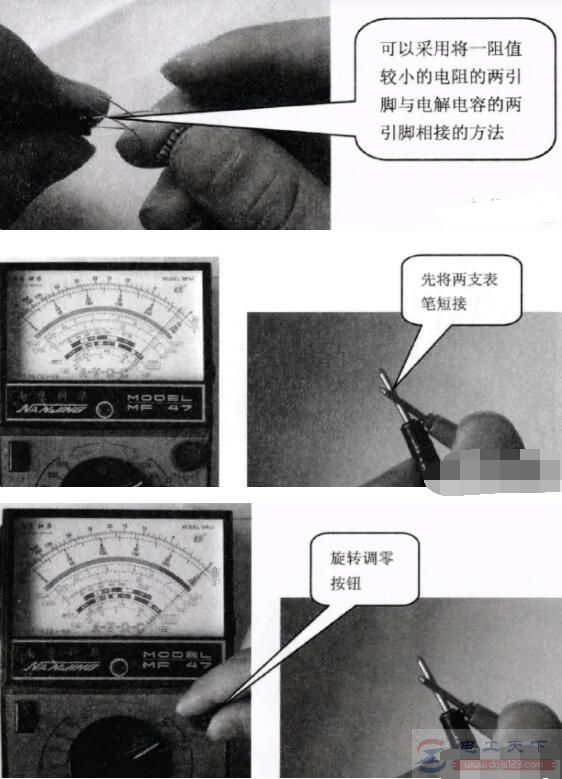

4、测量前对电容器进行放电,将万用表调到欧姆挡的RX1k,并进行调零校正,如下图所示。

怎么检测电解电容器的好坏

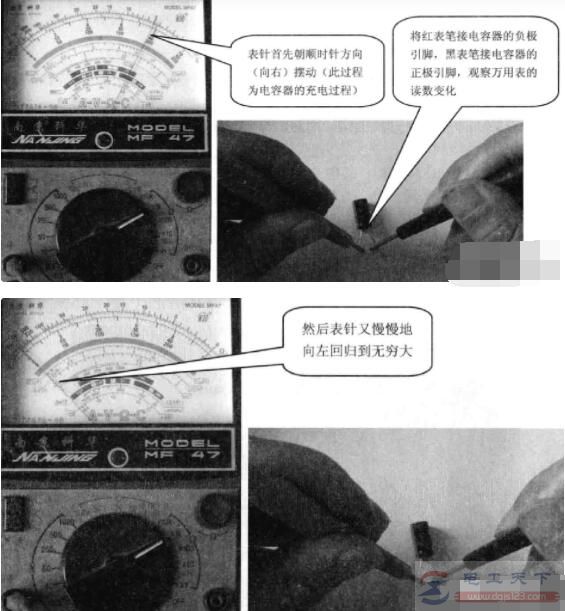

5、将红表笔接电容器的负极引脚,黑表笔接电容器的正极引脚,观察万用表的读数变化,如下图所示。

怎么检测电解电容器的好坏

表针先朝顺时针方向(向右)摆动(该过程为电容器的充电过程),然后慢慢地向左回归到无穷大,所以待测电解电容基本正常。如果表针摆动一定角度后,然后只是回调了一点,即所测阻值较小,说明该电容漏电严重,不能再使用。如果此时表针根本未发生摆动,说明该电解电容的电解质已干涸,已没有电容。如果阻值为零,说明电容已发生击穿。

通过测量结果的对比,可以判断出电解电容器的极性。如果不知道电解电容器的极性,可以对两个引脚进行测量记录阻值,交换两表笔再测量一次,比较两次测量的大小。通常电解电容器的正向电阻比反向电阻大很多,测得电阻较大的一次黑表笔所接的是电解电容器的正极(用数字万用表测试,测得电阻较大的一次,红表笔所接的是正极)。
