电容器的参数及应用说明

在选择电感器时，以上技术参数必须注意：

1、标称电容量(CR)

标称电容量是电容器产品标出的电容量值，以下是粗略的分类法：云母和陶瓷介质电容器的电容量较低(大约在5000pF以下)，纸、塑料和一些陶瓷介质形式的电容量居中(大约在0005μF10μF)，一般电解电容器的容量较大。

2、类别温度范围

电容器设计所确定的可以连续工作的环境温度范围，该范围取决于相应类别的温度极限值，如上限类别温度、下限类别温度、额定温度(可以连续施加额定电压的最高环境温度)等。

3、额定电压(UR)

额定电压是在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。

当将电容器应用在高压场合时，必须注意电晕的影响。电晕是由于在介质或电极层之间存在空隙而产生的，除了会产生损坏设备的寄生信号外，还会导致电容器介质击穿。

在交流或脉动条件下，特别容易出现电晕现象。对于所有的电容器，在使用中要保证直流电压与交流峰值电压之和不超过直流电压额定值。

4、损耗角正切(tanδ)

在规定频率的正弦电压下，电容器的损耗功率除以电容器的无功功率。

在实际应用中，电容器不是一个纯电容，其内部还有等效电阻，它有简化等效电路。C为电容器的实际电容量，Rs是电容器的串联等效电阻，Rp是介质的绝缘电阻，Ro是介质的吸收等效电阻。

对于电子设备来说，要求Rs越小越好，即要求损耗功率小，其与电容的功率的夹角δ要小，可以用这个关系式来表达： tanδ=Rs/Xc=2πf×c×Rs。

因此，在实际使用中必须注意这个参数，避免自身发热过大，以减少设备的失效性。

电容器的等效电路图参考：

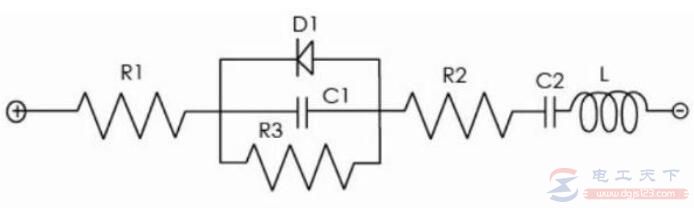

图1：电容器的等效电路

在上图中，R1：电极和引出端子的电阻，R2：阳极氧化膜和电解质的电阻，R3：损坏的阳极氧化膜的绝缘电阻，D1：具有单向导电性的阳极氧化膜，C1：阳极箔的容量，C2：阴极箔的容量，L：电极及引线端子等所引起的等效电感量

5、电容器的温度特性

一般以20℃基准温度的电容量与有关温度的电容量的百分比来表示。

附：实际电容的等效电路

实际电容器的电路模型如图：

图1：实际电容器的等效电路

它是由等效电感(ESL)、电容和等效电阻(ESR)构成的串联网路。电感分量由引线和电容结构所决定，电阻是介质材料所固有的。

电感分量是影响电容频率特性的主要指标，在分析实际电容器的旁路作用时，用LC串联网络来等效。
