【图】单相桥式整流电路图及原理分析

来源:电工天下   编辑:小电工发布时间:2019-11-28 09:20:57

有关单相桥式整流电路的电路图,介绍了单相桥式整流电路的原理,当u2正半周波时的电流通路,电流依次流过D1、RL、D3,当u2负半周波时的电流通路,电流依次流过D2、RL、D4。

单相桥式整流电路图

如下:

单相桥式整流电路图

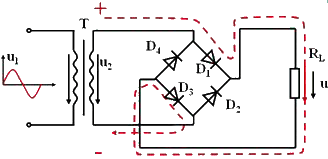

当u2正半周波时的电流通路如下图,电流依次流过D1、RL、D3。

单相桥式整流电路图

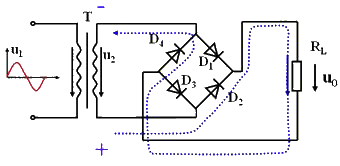

当u2负半周波时的电流通路如下图,电流依次流过D2、RL、D4。

单相桥式整流电路图

单相桥式整流电路图的原理分析:

u2>0时,D1、D3同时导通,。D2、D4截止。此时负载电阻RL上得到一个上正、下负的半波电压。u2<0时,D2、D4同时导通,而D1、D3截止。同样在负载电阻上得到一个上正、下负的半波电压。

可见,一个周期内D1、D3与D2、D4轮流导通,在正负半周内在负载电阻RL上都得到方向相同的整流电压。
