一例时间控制电路的工作原理分析
来源：电工天下时间：2021-11-12 16:57:59 作者：老电工手机版>>
时间控制电路

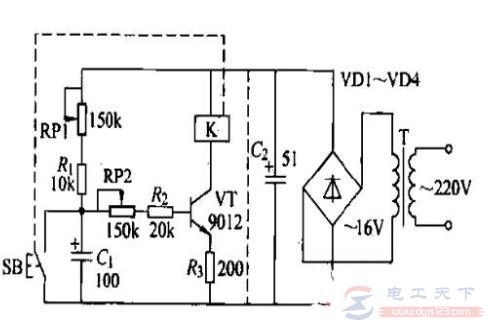

电路图如下所示：
RP1、RP2、Ri、cl为延时元件。
电路工作原理及过程：
当接通电源后，电源就通过RP1和岛向电容充电，随着电容两端电压的升高，即基极与发射极之间电压升高，基极电流增加，故集电极电流加大。
经过一定时间之后，集电极电流增加到继电器的吸动电流时，继电器吸合，使SB按钮开关接通，电容C两端被短路，基极与发射极同电位，此时基极电流为零，集电极电流很小，继电器释放，从而放开SB，电源又对cJ进行充电，重复开始过程。
注意，由于另一支路上RP2、岛，晶体管基极-发射极电阻‰，Re的分流作用，减慢了对电容C的充电速度。
