一例经典的电吹风电路图详解
来源:电工天下时间:2021-10-14 10:13:45 作者:老电工手机版>>
以下是一例典型的电吹风电路,在该电路内有3 个主要元器件,第一个是风扇电动机M,第二个是加热器EH,第三个是转换开关S1,其中开关S1 是双刀四掷开关。

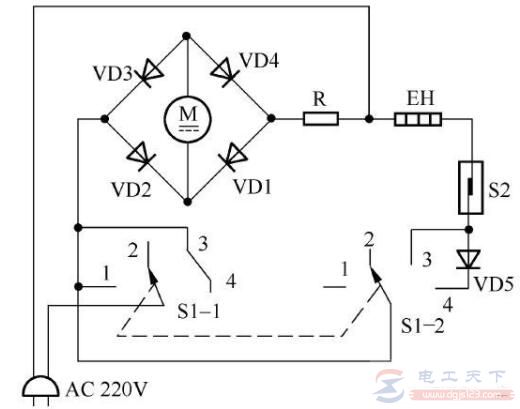

典型的电吹风电路图
如下所示:
1、关闭模式
将开关S1 拨到“2”的位置后,不能接通整流电路,也不能接通加热器的电路,该机处于关闭状态。
2、冷风模式
将开关S1 拨到“1”的位置后,不能接通加热器电路,加热器 EH 不加热,但通过 S1-1 的①脚接通整流电路。此时,市电电压通过R 限流,再通过VD1~VD4 构成的桥式整流电路整流后为电动机供电,使它旋转。此时,电吹风吹出的是冷风。
3、低温模式
将开关S1 拨到“4”的位置后,一路通过S1-2 的④脚和二极管VD5 接通加热器电路,此时,由于VD5 对市电电压进行半波整流,所以加热器以半功率方式加热;另一路通过S1-1 的④、③脚接通整流电路,如上所述,电动机开始旋转。此时,电吹风吹出的是温度较低的热风。
4、高温模式
将开关S1 拨到“3”的位置后,一路通过S1-2 的④、③脚接通加热器电路,市电电压通过过热保护器S2 和S1-2 为加热器EH 供电,EH 以全功率的方式加热。
另一路接通整流电路,电动机开始旋转。此时,电吹风吹出的是温度较高的热风。
5、过热保护电路
为了防止风扇电动机或其供电电路异常,导致它不能旋转或旋转异常致使加热器或外壳等部件过热损坏,新型电吹风都设置了过热保护电路。
该保护功能由过热保护器S2 实现。当电动机旋转正常时,加热器电路产生的温度在正常范围内,S2 内的触点闭合。当电动机旋转异常或不转时,加热器的温度升高,被S2 检测后,金属片变形使其触点断开,切断加热器的供电电路,加热器停止加热,实现过热保护。
