一例接触器连锁点动和长动正反转控制线路

来源:电工天下   编辑:小电工发布时间:2021-08-29 09:53:18

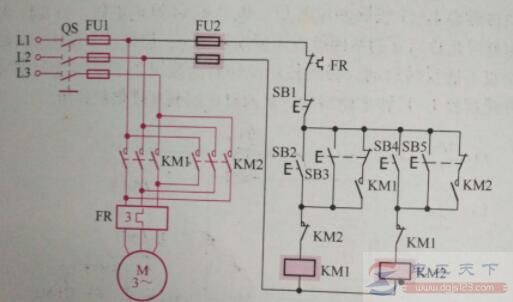

以下是接触器连锁的点动和长动正反转控制线路图:

一例接触器连锁点动和长动正反转控制线路

接触器连锁的点动和长动正反转控制线路,如上图所示。

工作原理:

复合按钮SB3、SB5分别为正、反转点动按钮,由于动断触点分别与正、反转接触器KM1、KM2的自锁触点相串联,所以操作点动按钮SB3、SB5时,接触器KMI、KM2的自锁支路被切断,自锁触点不起作用,只有点动功能。按钮SB2、SB4分别为正、反转启动按钮,SB1为停止按钮。
