双速电梯电气原理图与plc安装接线图的电路大全

来源:电工天下时间:2020-06-15 14:12:35 作者:老电工手机版>>

有关双速电梯电气原理图与plc安装接线图的电路大全,分享双速电梯电气控制主回路、安全回路等,以及plc接线图中输入与输出回路的绘制方法。

双速电梯的电气原理图

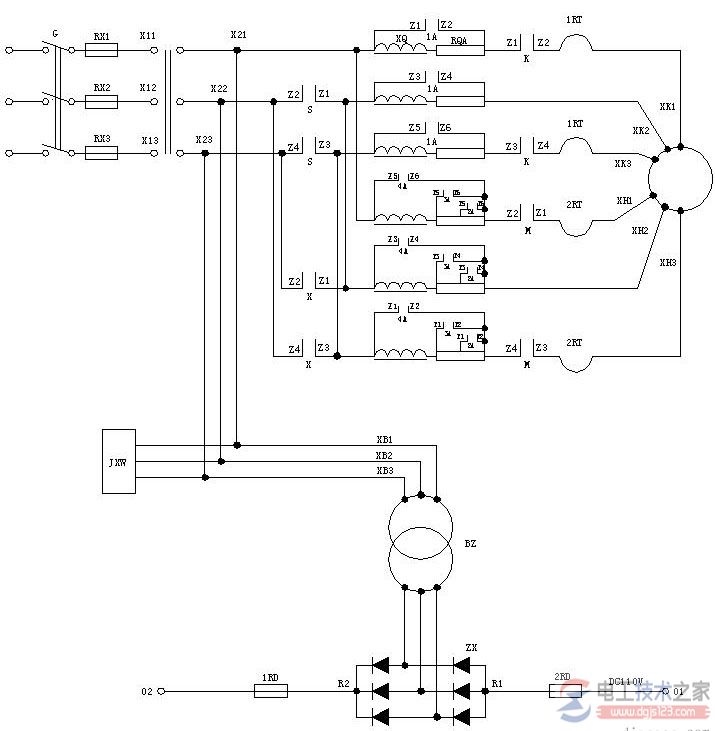

一、双速电梯电气控制主回路

双速电梯电气原理图1

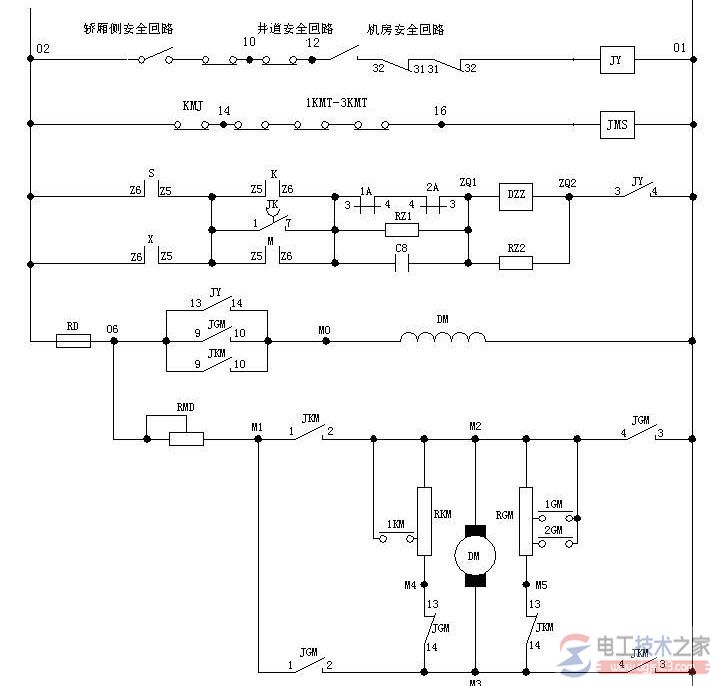

二、安全回路、门锁回路、制动器、门机回路

双速电梯电气原理图2

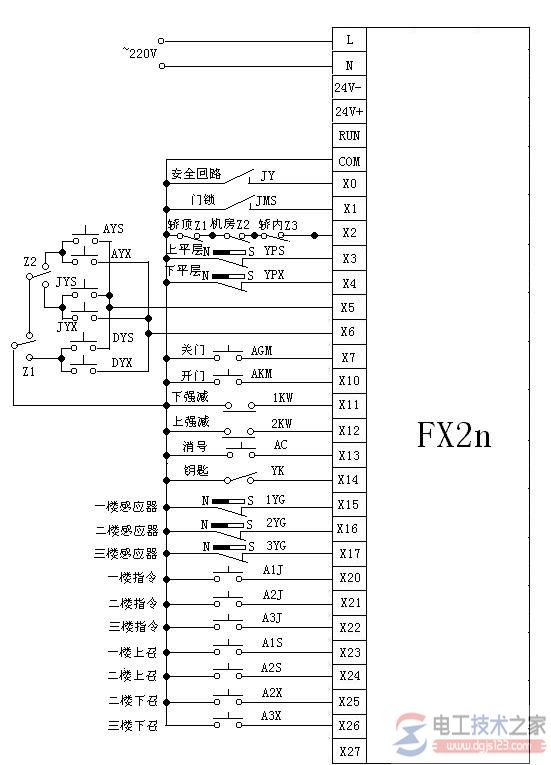

三、plc接线图(输入回路)

双速电梯电气原理图3

四、plc接线图(输出回路)

双速电梯电气原理图4

图中线号与继电(接触)器触点号可根据实际情况自定义,这里不再画出。另电源部分与照明部分也未画出。

双速电梯电气原理图5

楼层控制回路

双速电梯电气原理图6

指令、召唤信号的登记与消除

双速电梯电气原理图7

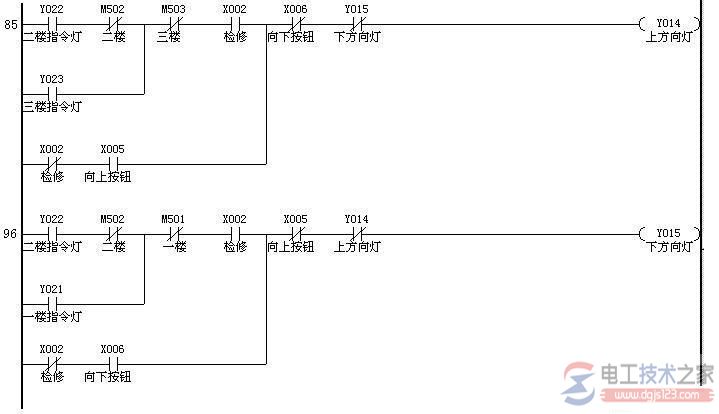

自动定向回路

双速电梯电气原理图8

启动关门与启动

双速电梯电气原理图9

开关门继电器

双速电梯电气原理图10

基站锁梯

双速电梯电气原理图11

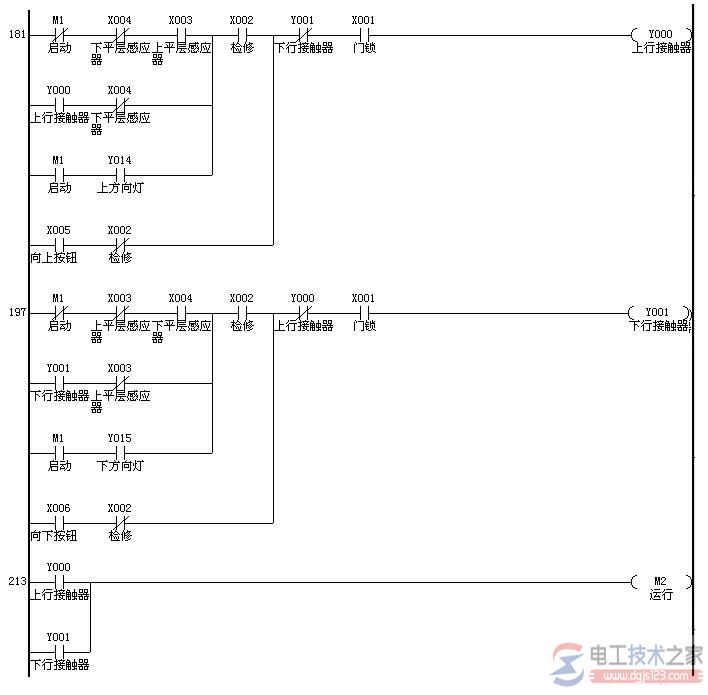

上行、下行接触器,运行继电器

双速电梯电气原理图12

停站触发与停站

双速电梯电气原理图13

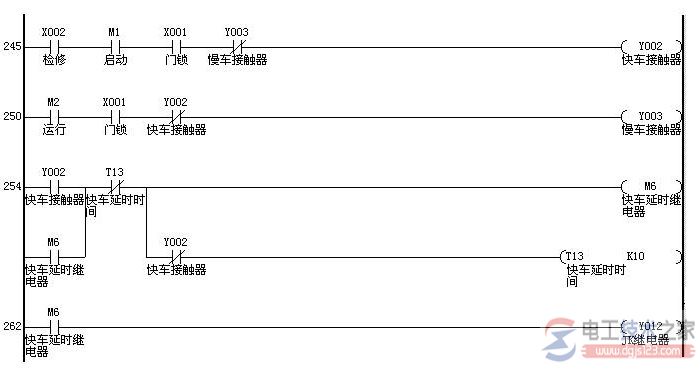

快车、慢车接触器,JK继电器

双速电梯电气原理图14

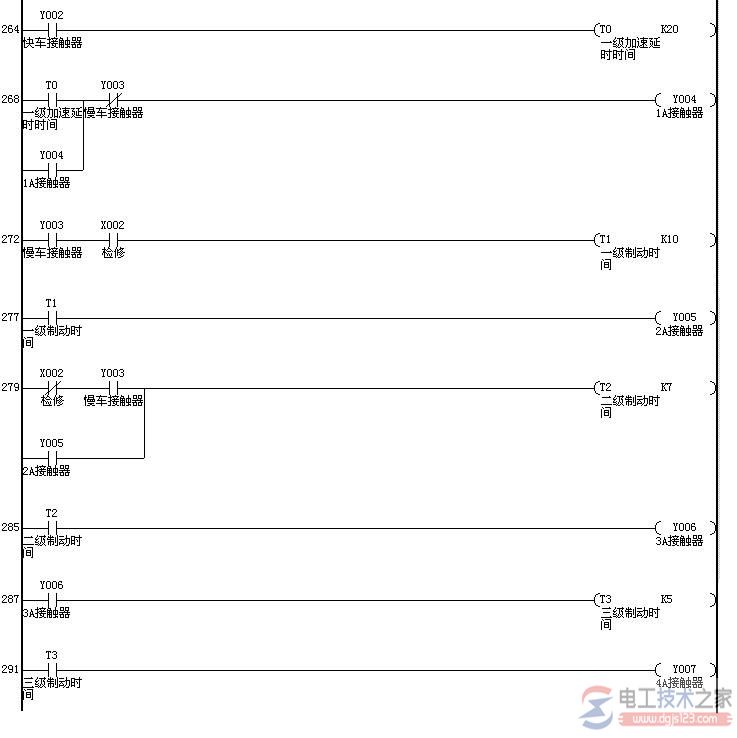

1A、2A、3A、4A接触器

双速电梯电气原理图15

蜂鸣器、结束
