动画演示多种电磁阀的工作原理

来源:电工天下时间:2019-11-20 09:14:24 作者:老电工手机版>>

本文借助动画图片演示了多种电磁阀的工作原理,包括二位二通电磁阀、二位三通电磁阀、二位四通电磁阀、三位三通电磁阀等的原理图,形象直观地了解电磁阀的工作原理。

多种电磁阀的工作原理图

1、二位二通电磁阀

多种电磁阀的工作原理

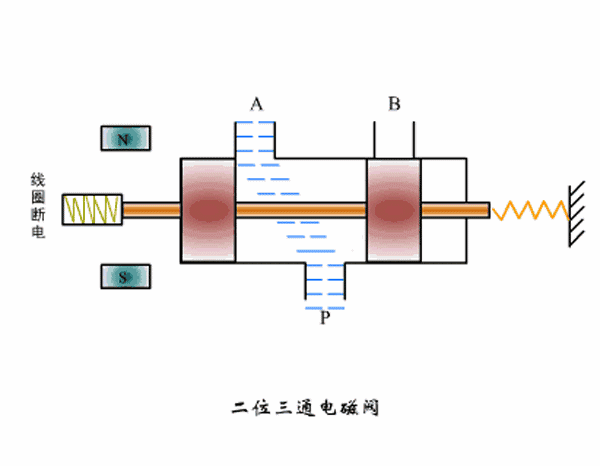

2、二位三通电磁阀

多种电磁阀的工作原理

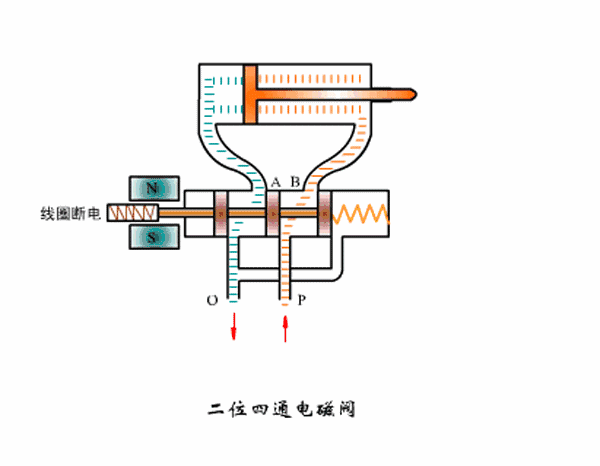

3、二位四通电磁阀

多种电磁阀的工作原理

4、三位三通电磁阀

多种电磁阀的工作原理

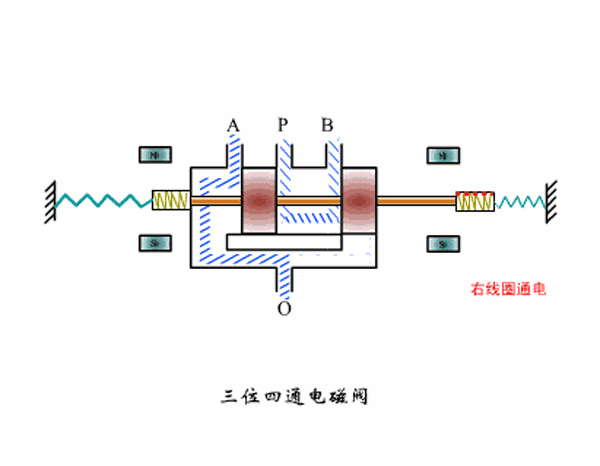

5、三位四通电磁阀

多种电磁阀的工作原理

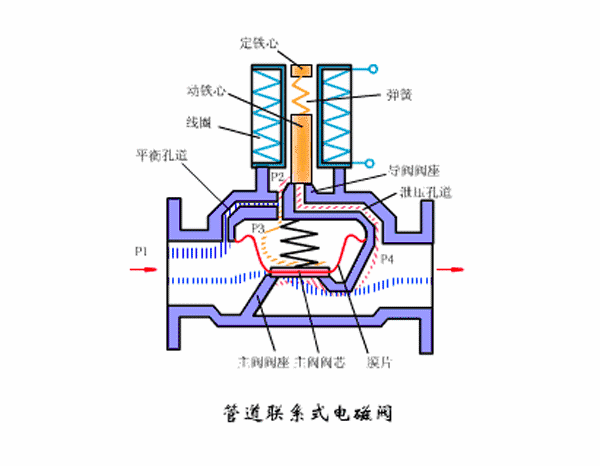

6、管道联系式电磁阀

多种电磁阀的工作原理

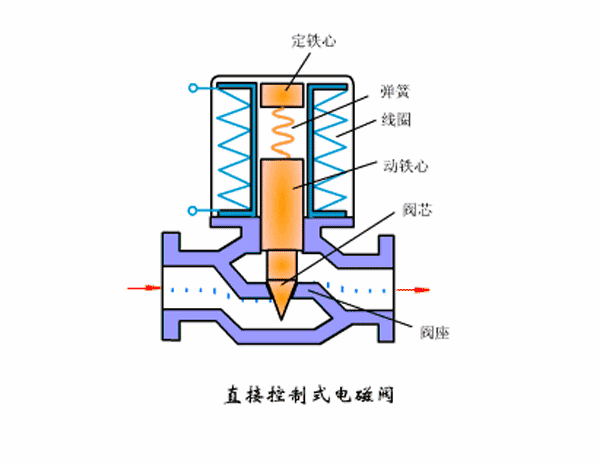

7、直接控制式电磁阀

多种电磁阀的工作原理

附,电磁阀的图形符号说明。

电磁阀符号由方框、箭头、“┳”和字符构成。

电磁阀图形符号的含义:

1、用方框表示阀的工作位置,每个方块表示电磁阀的一种工作位置,即“位”。有几个方框就表示有几“位”,如二位三通电磁阀就表示有两种工作位置。

2、识别常态位。电磁阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。利用弹簧复位的二位阀是以靠近弹簧的方框内的通路状态为其常态位。

对于三位阀,图形符号中的中位是常态位。绘制系统图时,油路/气路一般应连接在换向阀的常态位上。

3、方框内的箭头表示对应的两个接口处于连通状态,但箭头方向不一定表示液流的实际方向。

4、方框内符号“┳”表示该接口不通。

5、方框外部连接的接口数有几个,就表示几“通”。

6、一般流体的进口端用字母P表示,排出口用字母T表示,而阀与执行元件连接的接口用A、B等表示。

以上用动画演示了多种电磁阀的工作原理,并介绍了电磁阀的图形符号的含义,希望对大家有所帮助。
