电磁阀线圈分类有哪些？电磁阀单线圈与双线圈的区别

有关电磁阀线圈的分类，电磁阀线圈，其结构主要由导阀和主阀组成，电磁阀的线圈是指电感器，电磁阀线圈的类型有哪些，常见的有单层线圈、蜂房式线圈、铜芯线圈及偏转线圈等。

电磁阀线圈的分类

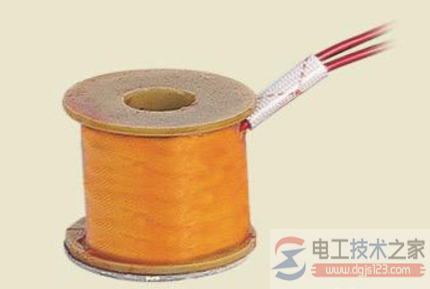

电磁阀有很多种，有控制气体的，液体的（如油，水），大部分是电磁阀线圈套在阀体上的，可以分开，阀芯是铁磁性材料做成，靠它在线圈通电时产生的磁力吸动阀芯，由阀芯推动阀门完成开或关。电磁阀线圈是可以单独拿下来的。它是用来控制管路开闭大小的。

电磁阀线圈，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。

当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。

电磁阀的线圈是指电感器，是指导线一根一根绕起来，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

电感又可分为固定电感和可变电感，固定电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感或线圈。用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。

1、电感量L

电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2、感抗XL

电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL

3、品质因素Q

品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。

4、分布电容

线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

1、单层线圈

单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。

2、蜂房式线圈

如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。而其旋转一周，导线来回弯折的次数，常称为折点数。蜂房式绕法的优点是体积小，分布电容小，而且电感量大。蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小

3、铁氧体磁芯和铁粉芯线圈

线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。

4、铜芯线圈

铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。

5、色码电感器

色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。

6、阻流圈（扼流圈）

限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。

7、偏转线圈

偏转线圈是电视机扫描电路输出级的负载，偏转线圈要求：偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。 针织物最基本的组成单元，呈空间曲线状.由两根圈柱，一个针编弧和一个沉降弧(或延展线)组成。

一、电磁阀单线圈与双线圈的区别

电磁阀有双电控和单电控之分，双电控即有两个电磁线圈，双线圈通常应该是电磁换向阀。单线圈是一直带电进气开，双线圈是瞬间得电。单线圈电磁阀的滑阀是弹簧复位的，电磁阀失电后电磁阀自动复位. 双线圈电磁阀需要另一边线圈通电才能换位。

双线圈电磁阀有A，B两个线圈，动作如下，A不带电，B不带电，电磁阀在初始位置，如果此时A得电，B不带电，电磁阀动作换向。下一步，A得电后失电，B不带电，电磁阀不再动作，保持A带电，B不带时的状态。下一步，A不带电，B得电，则电磁阀回到初始位置。下一步，A不带电，B失电，电磁阀不动作，还在初始位置。总的来说，A，B线圈同时不带电，则电磁阀保持A得电（同时B失电）或B得电（同时A失电）时的状态。
