万用表测量交流工作电压,万用表交流电压档测电压
来源:电工天下时间:2020-01-04 10:29:46 作者:老电工手机版>>
万用表的用途广泛,可以用万用表来测量电压与电流,这里介绍下万用表测量交流工作电压的方法,测量时将万用表置于交流电压档,适用于工作频率比较低的IC,测量结果只是近似值。
万用表测量交流工作电压
可以用万用表来测量IC的交流工作电压,以掌握IC交流信号的变化情况,在测量时用带有dB插孔的万用表,对IC的交流工作电压进行近似测量。
测量方法:将万用表置于交流电压挡,正表笔插入dB插孔,没有dB插孔的万用表,则在正表笔串接一只0.1~0.5μF隔直电容。
适用范围:该方法适用于工作频率比较低的IC,如电视机的视频放大级、场扫描电路等。
问题总结:由于IC电路的固有频率不同,波形不同,因此测量的结果数据只是近似值,仅供参考。

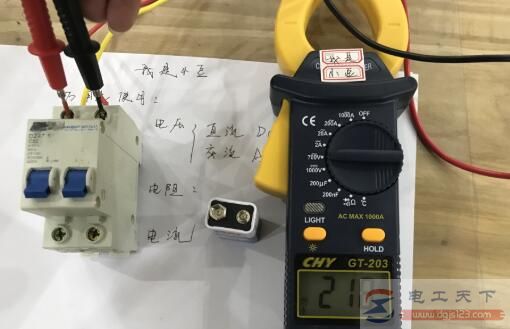

参考图:万用表测量交流工作电压
万用表测电压的注意事项
1、万用表的接口有4个插孔,标识着20A、mA、COM、vΩ。
20A、mA:用于测量电流(接红笔);vΩ:用于测量电压电阻(接红笔);COM:公共端口(接黑笔)。
2、测量充电器电压:将红笔插入vΩ插孔,黑笔插入COM插孔,将刻度盘拨到(v)直流电压区域,根据被测电路电压的数值选择一个合适的量程的位置。充电器显示输出为3v,这里可以放在20v量程档。
3、测量充电器电头电压,将充电头插上电,然后将表笔接入充电器另一端,显示器没有任何跳动,说明充电器另一头并没有电压传输过来。
万用测压表步骤:
先认识万用表接口,熟悉插孔字母表示数值,测量直流电压和电阻时不要接错正负极,不要用手触及元件的两端,以免人体与被测电阻相连,使测量结果不准确。
以上就是万用表测量交流工作电压的方法,以及测量时的注意事项,希望对大家有所帮助。
