【图】数字低通滤波器活套控制应用实例

来源:电工天下   编辑:小电工发布时间:2019-12-16 11:08:19

有关数字低通滤波器活套控制应用实例,用SCL编程实现,数字低通滤波器在活套控制中的例子,附有程序示例图,供大家学习参考。

数字低通滤波器的活套控制

用SCL编程实现,数字低通滤波器在活套控制中的例子。

如图:

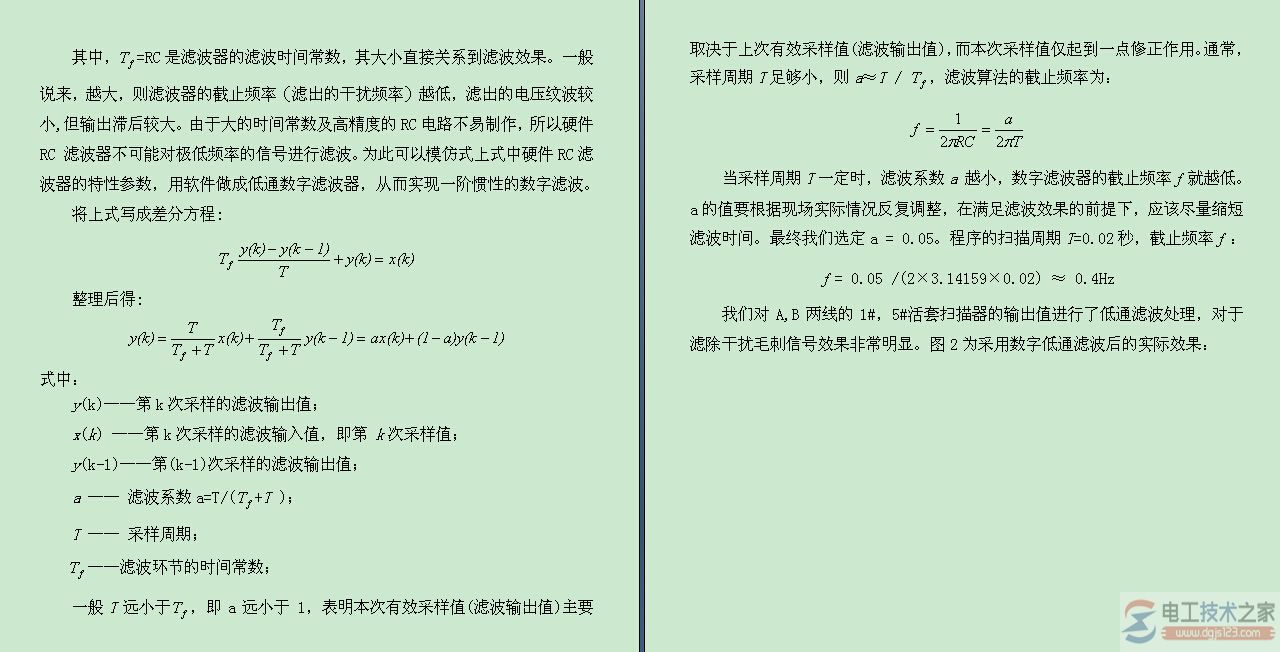

数字低通滤波器活套控制1

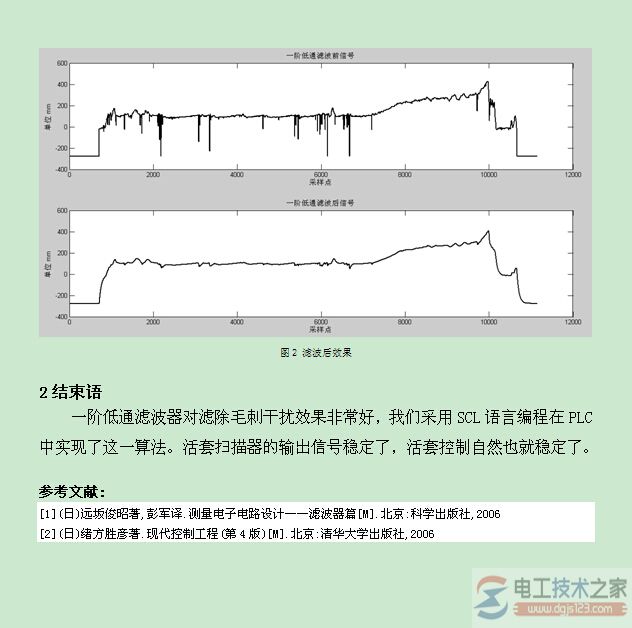

数字低通滤波器活套控制2

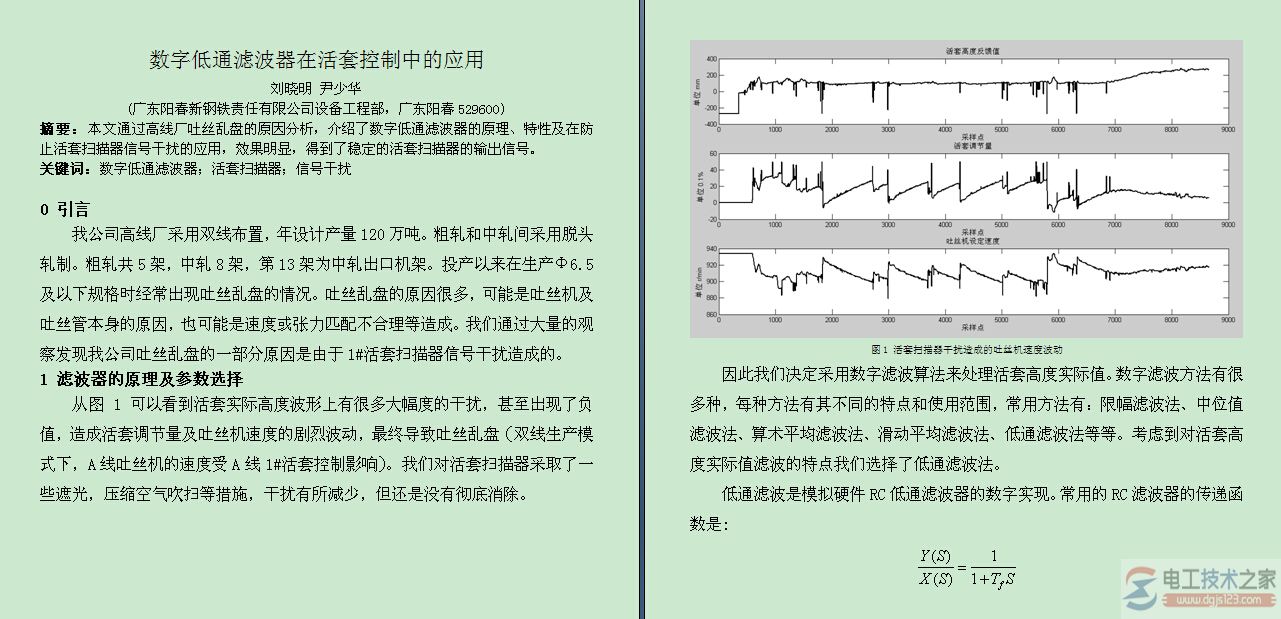

数字低通滤波器活套控制3
