变压器功率及容量计算公式

来源:电工天下   编辑:小电工发布时间:2020-01-02 10:13:43

变压器功率及容量计算公式说明 怎么来计算变压器的功率,怎么来计算变压器的容量变压器的功率由负载来决定,根据功率计算公式来求算出来,来看下不同功率的变压器其容量的大小选择与计算公式。

变压器功率及容量计算公式

1、变压器功率计算公式

变压器的功率由负载来决定,计算公式:P2=U2II2I+U2III2II+......+U2nI2In(VA)P1=P2/η(VA)

式中:P2变压器次级功率计算值、P1变压器的初级功率计算值、U2I和U2II......变压器次级各绕组电压(V),其值由负载决定。

I2I和I2II......变压器次级各绕组电流(A),其值由负载决定。η为效率

变压器容量1KVA以下的变压器容量小,效率较低,一般可取η=0.8到0.9,对于变压器容量在100VA以下的,η选小值;变压器容量在100VA到1000VA选大值。硅钢片质量差的η可选0.7

I1=P1/U1(1.1到1.2)(A)

式中:U1为初级电压(V)

1.1到1.2为考虑到空载激磁电流的经验系数。变压器容量计算出来后,然后计算硅钢片铁芯的截面积S等其他参数。

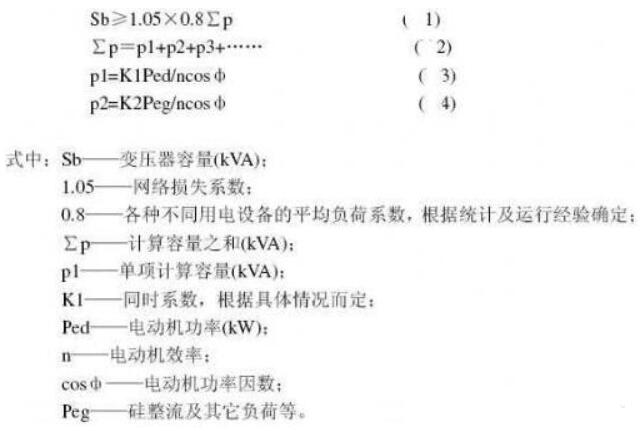

2、站用变压器容量计算公式
