电工常用工具验电器,钢丝钳,电烙铁等使用方法

来源:电工天下   编辑:小电工发布时间:2019-07-05 10:11:14

电工常用工具有哪些,电工常用工具分为通用工具、线路安装工具和设备装修工具三大类,这里重点介绍验电器,钢丝钳,电烙铁,电工刀,冲击钻,紧线器等电工工具的用法。

电工常用工具验电器

电工常用工具分为通用工具、线路安装工具和设备装修工具三大类。

一、电工通用工具

通用工具是指电工在工作中经常都会用到的工具。

1、验电器

它是用来判断电气设备或线路上有无电源存在的器具。分为低压和高压两种。

1)低压验电器的使用方法

1)必须按照图1所示方法握妥笔身,并使氖管小窗背光朝向自己,以便于观察。

低压验电器

(a)笔式  (b) 螺钉旋具式

图1 低压验电笔握法

2)为防止笔尖金属体触及人手,在螺钉旋具试验电笔的金属杆上,必须套上绝缘套管,仅留出刀口部分供测试需要。

3)验电笔不能受潮,不能随意拆装或受到严重振动。

4)应经常在带电体上试测,以检查是否完好。不可靠的验电笔不准使用。

5)检查时如果氖管内的金属丝单根发光,则是直流电;如果是两根都发光则是交流电。

2)高压验电器的使用方法

1)使用时应两人操作,其中一人操作,另一个人进行监护。

2)在户外时,必须在晴天的情况下使用。

3)进行验电操作的人员要戴上符合要求的绝缘手套,并且握法要正确。如图2所示。

高压验电器握法

图2  高压验电器握法

4)使用前应在带电体上试测,以检查是否完好。不可靠的验电器不准使用。高压验电器应每六个月进行一次耐压试验,以确保安全。

2、钢丝钳

1)各部分作用

各部位位置及握法如图3所示。

1)钳口:用来弯绞或钳夹导线线头。

2)齿口:用来固紧或起松螺母。

3)刀口:用来剪切导线或剖切软导线的绝缘层。

4)铡口:用来铡切钢丝和铅丝等较硬金属线材。

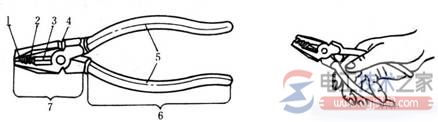

钢丝钳

a)构造 b)握法

1—钳口  2—齿口  3—刀口  4—铡口  5—绝缘管  6—钳柄  7—钳头

图3  钢丝钳

2)钳柄上必须套有绝缘管。使用时的握法如图3b所示

3)钳头的轴销上应经常加机油润滑。

3、螺钉旋具

俗称起子、螺丝刀,用来拧紧或旋下螺钉。电工不能使用金属杆直通柄顶的螺钉旋具俗称通芯螺丝刀)。应在金属杆上加套绝缘管。

4、电工刀的使用方法

电工刀是用来切割或剖削的常用电工工具。

1)使用时刀口应朝外进行操作。用完后应随即把刀身折入刀柄内。

2)电工刀的刀柄结构是没有绝缘的,不能在带电体上使用电工刀进行操作避免触电。

3)电工刀的刀口应在单面上磨出呈圆弧状的刃口。www.dgjs123.com在剖削绝缘导线的绝缘层时,必须使圆弧状刀面贴在导线上进行切割,这样刀口就不易损伤线芯。

5、电工工具夹

是电工用来盛装随身携带最常用工具的器具。形状如图4所示。使用时用皮带系结在腰间。

电工工具夹

图4  电工工具夹

二、线路安装工具

是用来进行线路安装的工具。

1、墙孔錾

有圆榫錾、小扁錾、大扁錾和长錾四种。

1)圆榫錾:如图5a,用来錾打混凝土结构的木榫孔。

2)小扁錾:如图5b,用来錾打砖墙上的木榫孔。

3)大扁錾:如图5c,用来錾打角钢支架和撑架等的埋没孔穴。

4)长錾:图5d为圆钢长錾,用来錾打混凝土墙上通孔。图5e为钢管长錾,用来錾打砖墙上通孔。

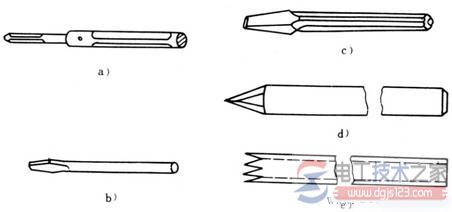

墙孔錾

a)圆榫錾b)小扁錾c)大扁錾 d)圆钢长錾 e)钢管长錾

图5  墙孔錾

在使用墙孔錾时要不断转动錾身,并经常拔离建筑面,使孔内灰沙、石屑及时排出,避免錾身堵塞在建筑物内。

2、冲击钻

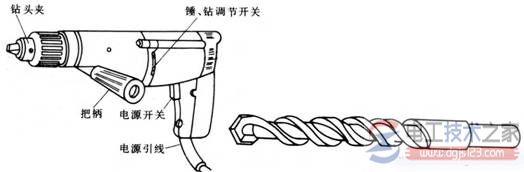

它是一种电动工具,如图6a,可以作“电钻”也可作“电锤”使用。使用时只需要调至相应的挡位即可。

1)应在停转的情况下进行调速和调档“冲”和“锤”)时。钻打墙孔时,应按孔径选配专用的冲击钻头,冲击钻头如图6b。

2)钻打过程中,为了及时将土屑排除,应经常把钻头拔出;在钢筋建筑物上冲孔时,遇到坚硬物不应施加过大压力,避免钻头退火。

冲击钻

(a)  (b)

a)冲击钻形状  b)冲击钻头

图6  冲击钻

3、紧线器

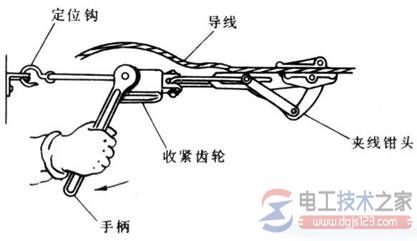

用来收紧户内外绝缘子线路和户外架空线路的导线,如图7所示。使用时定位钩必须勾住架线支架或横担,夹线钳头夹住需收紧导线的端部,然后扳动手柄,逐步收紧。

紧线器的构造和使用

图7  紧线器的构造和使用

4、剥线钳

用来剥离6mm2以下的塑料或橡皮电线的绝缘层。钳头上有多个大小不同的切口,以适用于不同规格的导线,如图8所示。使用时导线必须放在稍大于线芯直径的切口上切剥,以免损伤线芯。

剥线钳

图8  剥线钳

5、管子钳

用来拧紧或拧松电线管上的束节或管螺母,使用方法与活动扳手相同。形状如图9所示。

管子钳

图9  管子钳

6、蹬板

又叫踏板,用来攀登电杆。绳的长度一般应保持一人一手长,如图10b。蹬板和绳均应能承受300kg以上的重量,每半年要进行一次载荷试验。要采取正确的站立姿势,才能保持平稳。如图10c。

蹬板 蹬板

(a)(b) (c)

a)蹬板规格  b)蹬板绳长度  c)在蹬板上作业的站立姿势

图10  蹬板

也可采用脚扣来攀登电杆,攀登速度较快,登杆方法简单,但作业时不如蹬板灵活舒适,易于疲劳,适用于杆上短时间作业。

7、防护用品

登杆操作必须戴防护帽、防护手套,穿电工绝缘胶鞋和电工工作服。

三、设备装修工具

是进行电气设备检修或安装的工具。

1、顶拔器

俗称拉具,分为双爪和三爪两种,是拆卸皮带轮和轴承等的专用工具。顶拔器形状和使用方法如图11。使用时各爪与中心丝杆应保持等距离。

顶拔器

图11  顶拔器结构和使用

2、套筒扳手

用来拧紧或拧松沉孔螺母,或在无法使用活动扳手的地方使用。由套筒和手柄两部分组成,套筒的选用应适合螺母的大小,如图12所示。

套筒扳手

(a)

套筒扳手

(b)

(a)扳手  (b)套筒

图12  套筒扳手

3、滑轮

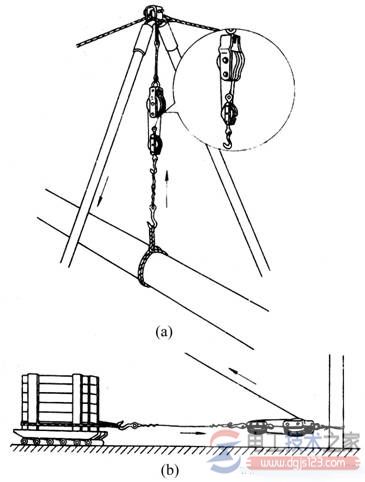

俗称葫芦,专用于起吊较重的设备,如图13所示。在起重过程中,如需随时定位,或为防止在起吊时设备翻滚,应采用组合滑轮。

滑轮

a)垂直吊物  b)水平拉物

图13  滑轮的使用

5、电烙铁

是烙铁钎焊的热源,有内热式和外热式两种,外形如图14所示。

电烙铁 电烙铁

a)大功率电烙铁b)小功率电烙铁

图14  电烙铁

电烙铁使用时注意事项

1)根据焊接面积大小选择合适的电烙铁。

2)电烙铁用完要随时拔去电源插头。

3)在导电地面如混凝土)使用时,电烙铁的金属外壳必须妥善接地,防止漏电时触电。
