内径千分尺怎么用,内径千分尺的使用方法(3)

来源:电工天下时间:2020-03-24 16:46:06 作者:老电工手机版>>

螺旋测微器的使用方法

经常帮客户用螺旋测微器连接数据采集仪进行高效率的测量时,我们经常指导客户在做螺旋测微器时需要做到以下几点:

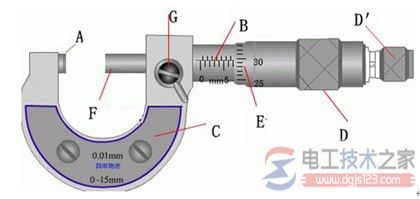

1)使用前应先检查零点:

缓缓转动微调旋钮D′,使测杆(F)和测砧(A)接触,到棘轮发出声音为止,此时可动尺(活动套筒)上的零刻线应当和固定套筒上的基准线(长横线)对正,否则有零误差。

内径千分尺怎么用,内径千分尺的使用方法

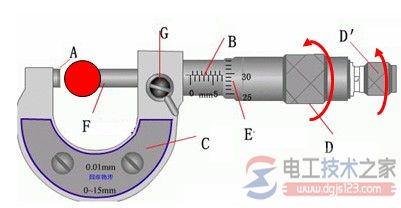

2)左手持尺架(C),右手转动粗调旋钮D使测杆F与测砧A间距稍大于被测物,放入被测物,转动保护旋钮D′到夹住被测物,直到棘轮发出声音为止,拨动固定旋钮G使测杆固定后读数。

内径千分尺怎么用,内径千分尺的使用方法

螺旋测微器的读数方法

1、先读固定刻度

2、再读半刻度,若半刻度线已露出,记作 0.5mm;若半刻度线未露出,记作 0.0mm;

3、再读可动刻度(注意估读)。记作 n×0.01mm;

4、最终读数结果为固定刻度+半刻度+可动刻度

由于螺旋测微器的读数结果精确到以mm为单位千分位,故螺旋测微器又叫千分尺。

螺旋测微器的注意事项

1、测量时,注意要在测微螺杆快靠近被测物体时应停止使用旋钮,而改用微调旋钮,避免产生过大的压力,既可使测量结果精确,又能保护螺旋测微器。

2、在读数时,要注意固定刻度尺上表示半毫米的刻线是否已经露出。

3、读数时,千分位有一位估读数字,不能随便扔掉,即使固定刻度的零点正好与可动刻度的某一刻度线对齐,千分位上也应读取为“0”。

4、当小砧和测微螺杆并拢时,可动刻度的零点与固定刻度的零点不相重合,将出现零误差,应加以修正,即在最后测长度的读数上去掉零误差的数值。

螺旋测微器的正确使用和保养

1、检查零位线是否准确;

2、测量时需把工件被测量面擦干净;

3、工件较大时应放在V型铁或平板上测量;

4、测量前将测量杆和砧座擦干净;

5、拧活动套筒时需用棘轮装置;

6、不要拧松后盖,以免造成零位线改变;

7、不要在固定套筒和活动套筒间加入普通机油;

8、用后擦净上油,放入专用盒内,置于干燥处。

三、内径千分尺的使用注意事项

千分尺是一种精密的量具,使用时应小心谨慎,动作轻缓,不要让它受到打击和碰撞。千分尺内的螺纹非常精密,使用时要注意:

旋钮和测力装置在转动时都不能过分用力;

当转动旋钮使测微螺杆靠近待测物时,一定要改旋测力装置,不能转动旋钮使螺杆压在待测物上;

当测微螺杆与测砧已将待测物卡住或旋紧锁紧装置的情况下,决不能强行转动旋钮。

有些千分尺为了防止手温使尺架膨胀引起微小的误差,在尺架上装有隔热装置。实验时应手握隔热装置,而尽量少接触尺架的金属部分。

使用千分尺测同一长度时,一般应反复测量几次,取其平均值作为测量结果。

千分尺用完后,应用纱布擦干净,在测砧与螺杆之间留出一点空隙,放入盒中。如长期不用可抹上黄油或机油,放置在干燥的地方。注意不要让它接触腐蚀性的气体。

根据千分尺的种类不同,各种千分尺在使用时也有不同的注意事项:

1、外径千分尺的使用注意事项:

使用外径千分尺时,一般用手握住隔热装置。如果手直接握住尺架,就会使千分尺和工件温度不一致而增加测量误差。在一般情况下,应注意外径千分尺和被测工件具有相同的温度。

千分尺两测量面将与工件接触时,要使用测力装置,不要转动微分筒。

千分尺测量轴的中心线要与工件被测长度方向相一致,不要歪斜。

千分尺测量面与被测工件相接触时,要考虑工件表面几何形状。

在测量被加工的工件时,工件要在静态下测量,不要在工件转动或加工时测量,否则易使测量面磨损,测杆扭弯,甚至折断。

按被测尺寸调节外径千分尺时,要慢慢地转动微分筒或测力装置,不要握握住微分筒子挥动或摇转尺架,以致使精密测微螺杆变形。

测量时,应使测砧测量面与被测表面接触,然后摆动测微头端找到正确位置后,使测微螺杆测量面与被测表面接触,在千分尺上读取被测值。当千分尺离开被测表面读数时,应先用锁紧装置将测微螺杆锁紧再进行读数。

千分尺不能当卡规或卡钳使用,防止划坏千分尺的测量面。
